- Производитель Актаком
- Производство: Россия

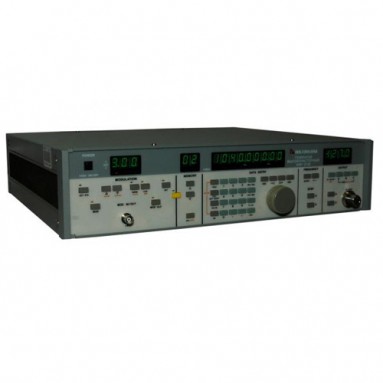

Генератор высокочастотный АНР-2140
Актаком АНР-2140 высокочастотный генератор сигналов с верхней границей рабочего диапазона в 1ГГц
Генератор Актаком АНР-2140 позволяет установить заданную частоту выходного сигнала с высокой точностью (до 1,5 ppm) и позволяет работать в режимах амплитудной (АМ), фазовой (ФМ) и частотной (ЧМ) модуляции.
Наличие высокой верхней границы по частоте не отражается на степени разрешения. Прибор позволяет изменять сигнал с шагом в 10 Гц с точностью установки частоты - всего 1 ppm.
Генератор Актаком АНР-2140 позволяет получить выходной сигнал модулированный по частоте, амплитуде и фазе. Источник модуляции может быть как внутренним, так и внешним. Частота внутренней модуляции может быть выбрана 400 Гц или 1 кГц, а для внешней модуляции может быть применена частота от 10 Гц до 50 кГц
Основные параметры различных видов модуляции генератора АНР-2140:
- для амплитудной модуляции: глубина (коэффициент) АМ 0….99,5% с разрешением 0,5%
- для частотной модуляции: девиация частоты 0…100 кГц с разрешением до 10 Гц
- для фазовой модуляции: диапазон 0…10 радиан с разрешением 0,01 радиан
Амплитуда выходного сигнала, полученного на выходе генератора Актаком АНР-2140 может быть установлена в диапазоне от -127 дБм до +6 дБм, что соответствует диапазону от 0,2 мкВ до 892 мВ. Шаг установки амплитуды составляет всего 0,1 дБ.
Выходным разъемом радиочастотного сигнала является разъем N-типа с импедансом 50 Ом. Выходной контур обеспечивает защиту от реверсивных входных сигналов мощностью до 25 Вт.
В генераторе Актаком АНР-2140 предусмотрена возможность записи выходного сигнала во внутреннюю память прибора со 100 значениями установок частоты, модуляции, значения выходного уровня. Кроме того, для частотной модуляции имеется выбор трех предустановок девиации частоты: 3,5 кГц; 22,5 кГц; 75 кГц, а для амплитудной модуляции - глубина модуляции 30%. Предусмотрена возможность сохранения пользовательских настроек выходного уровня (3 предустановки).
Информация о параметрах выходного сигнала и выбранных установках в генераторе Актаком АНР-2140 выводится на четыре раздельных светодиодных индикатора:
- 1-ый основной дисплей - 9-ти разрядный: на нем отображается частота выходного сигнала;
- 2-ой дисплей отображающий выходной уровень - четырехразрядный;
- 3-ий дисплеймодуляции - трехразрядный;
- 4- ыйдисплейпамяти - двухразрядный.
Краткие характеристики:
- Генератор АМ/ЧМ.
- Частотный диапазон: 10 кГц…1040 МГц.
- Точность 1,5 ppm.
- Разрешение 10 Гц (<520 МГц)/20 Гц (>520 МГц).
- Амплитуда вых.сигнала: -127 дБм…+6 дБм (0,2 мкВ...892мВ).
- Режимы: АМ/ЧМ/ФМ.
- Внутренняя, внешняя модуляция.
