Генератор АКИП-3404

Описание в PDF

Производитель АКИП
Производство: Китай

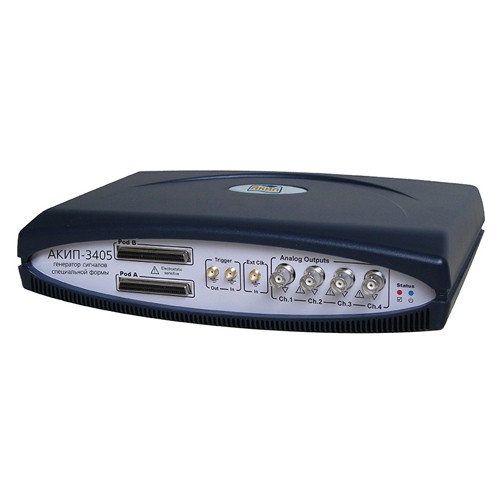

АКИП-3404 (256 K) генератор сигналов специальной формы

Возможности и преимущество

2 канала (AКИП-3404, AКИП-3404/1) и 4 канала (AКИП-3405, AКИП-3405/1)
генератор произвольной формы по технологии ARB и прямого цифрового синтеза по технологии DDS
Диапазон частот: 0,003645 Гц … 100 МГц
Генерация до 349.504 форм выходного сигнала
Разрядность ЦАП: 16 бит – режим ARB; 36 бит – режим DDS
Частота дискретизации до 1 ГГц (в режиме интерполяции)
Максимальная длина памяти для формирования сигнала 2 МБ
Режим формирования произвольного сигнала из различных сегментов (1… 1024) с возможностью циклического повторения сегмента в последовательности (1…4.294.967.295)
Возможность формирования сигнала по заданной математической формуле
Возможность формирования одного сигнала из нескольких составляющих компонент путем математических функций
Цифровая модуляция: M-ASK, M-FSK, M-PSK, BPSK, QPSK
Опциональный генератор кодовых последовательностей
Поддержка мультиканального (до 8 внешних генераторов) синхронного режима работы при помощи шины SCSI
Синхровход и синхровыход, интерфейс USB
ПО для формирования сигналов произвольной формы
Настольное исполнение (AКИП-3404, AКИП-3405), для монтажа в 19" стойку (AКИП-3404/1, AКИП-3405/1)

Технические характеристики

Выходная параметры
Выходной канал	2
Выходной уровень	20 Впик на нагрузке 1 Мом 10 Впик на нагрузке 50 Ом
Ослабление сигнала	1; 2 ; 4 и 8 раз
Диапазон частот (синус)	0,003645 Гц …100 МГц
Время нарастания	до 800 пс
Выброс на вершине прямоугольного сигнала	Не более 10%
Виды выходного сигнала	Синус, треугольник, меандр, импульс, пила, Sin X/X, Гауссовский и экспоненциальный сигналы, шум (8 типов шумовых сигналов), постоянное напряжение
Погрешность установки уровня синусоидального сигнала на частоте 1 кГц	±(1%+1 мВпик)
Неравномерность АЧХ относительно 1 кГц, при уровне 1 Вскз	0,1 дБ при частоте менее 100 кГц, 0,15 дБ для частот от 100 кГц до 5 МГц, 0,25 дБ для частот от 5 МГц до 20 МГц, 0,35 дБ для частот от 20 до 50 МГц 1 дБ для частот от 50 до 125 МГц
Погрешность установки временных параметров	± (1х10-6 +1/Fд), где Fд – установленная частота дискретизации
Постоянное смещение	±4,995 В
Произвольная форма
Диапазон	0, 003645 Гц …125 МГц
Число форм вых. сигнала	до 349.504 форм выходного сигнала
Частота дискретизации	250 МГц реального времени 500 МГц с интерполяцией 2 раза 1 ГГц с интерполяцией 4 и 8 раз
Длина памяти	256 кБ для режима ARB; 128 кБ для режима DDS
Цифровые фильтры	НЧ, НЧ, ПФ и РФ (Баттерворта, Чебышёва, инверсный Чебышёва, Эллиптический, Бесселя)
Разрешение по вертикали	16 бит
Последовательный режим
Количество сегментов	1…1024
Количество повторений сегментов	1…4.294.967.295 или «до бесконечности» (замкнутый «по кольцу» цикл повторений)
Мин. длительн. сегмента	16 нс
Модуляция
Виды модуляции	PSK, BPSK, QPSK, PI/4 DQPSK, 8PSK, 16PSK, 16QAM, 64QAM, 256QAM, пользовательская
Несущая	Стандартная или произвольная форма
Скорость передачи	до 1 МГц
Логический генератор кодовых последовательностей (опция)
Число каналов	18
Частота дискретизации	125 МГц для побитовой последовательности 250 МГц для последовательности заданной длины
Длина памяти	До 2Мб
Число банков программирования	1
Режимы генерации	Параллельный; 1, 2 и 4-проводный последовательный
Общие данные
Напряжение питания	12 В пост

Вес и габариты

Габаритные размеры 212 × 88 × 415 мм

Масса 0,7 кг
