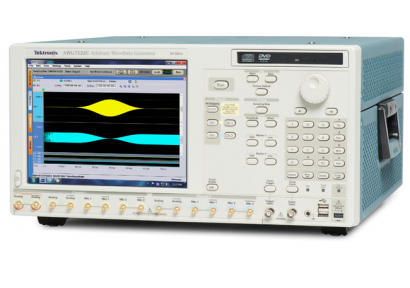

Генераторы сигналов произвольной формы Tektronix  AWG70001A - 10 бит, длина записи 2 Гвыб., 1-канальный генератор сигналов произвольной формы. Опция 150: 1,5 квыб./с - 50 Гвыб./с

Генераторы сигналов произвольной формыTektronix  AWG70001A представляют собой передовой образец производительности, частоты дискретизации, качества сигнала и объема памяти.

Генераторы Tektronix  AWG70001A являются лучшими в отрасли приборами, обеспечивающими формирование тестовых сигналов для решения постоянно усложняющихся измерительных задач. Обладая частотой дискретизации до 50 Гвыб./с при вертикальном разрешении 10 бит, они позволяют создавать очень сложные сигналы с возможностью регулирования всех параметров этих сигналов.

Основные технические характеристики

• Частота дискретизации до 50 Гвыб./с
• Динамический диапазон, свободный от паразитных составляющих - 80 дБн
• Разрешение по вертикали 10 бит
• Память сигналов 16 Гвыб.

Основные особенности Tektronix  AWG70000A

• Полное решение для генерации широкополосных РЧ сигналов в одном корпусе. Прямая генерация широкополосных сигналов с несущей до 20 ГГц без необходимости внешнего преобразования с повышением частоты
• Моделирование реальных аналоговых искажений высокоскоростных потоков цифровых данных. Моделирование искажений сигналов, передаваемых со скоростями до 12,5 ГБ/с
• Генерация РЧ сигналов с высокой точностью. Динамический диапазон, свободный от паразитных составляющих более -80 дБн
• Создание модулирующих сигналов для высокоскоростных оптических каналов связи с высоким вертикальным разрешением для получения сигналов со сложными типами модуляции высокого порядка. Разрешение по вертикали 10 бит при частоте дискретизации 50 Гвыб./с
• Создание сценариев длинных сигналов без построения сложных последовательностей. Память объемом до 16 Гвыб. позволяет воспроизводить данные с частотой дискретизации 50 Гвыб./с в течение 320 мс
• Синхронизация нескольких приборов для получения многоканальной высокоскоростной системы создания сигналов произвольной формы
• Полнофункциональная работа без внешнего ПК
• Встроенный дисплей и наличие кнопок управления позволяет быстро выбирать, редактировать и воспроизводить сигналы непосредственно с передней панели генератора
• Моделирование реальных условий путем воспроизведения захваченных сигналов. Сигналы, захваченные осциллографами и анализаторами спектра реального времени можно воспроизводить, редактировать или передискретизировать на генераторе сигналов произвольной формы
• Плавный переход от моделирования к реальной среде тестирования. Импорт векторных сигналов из программных приложений сторонних производителей, например, MATLAB

Области применения Tektronix  AWG70001A

• Создание широкополосных РЧ/СВЧ сигналов для систем связи и электронного оборудования оборонного назначения. Выходные широкополосные РЧ сигналы с частотами до 20 ГГц
• Тестирование на соответствие стандарту высокоскоростных шин и полупроводниковых приборов. Тестирование приемников в предельных режимах с применением широкого выбора искажений сигнала
• Исследование устройств на основе когерентной оптики. Генерация модулирующих сигналов для высокоскоростной передачи данных с использованием видов модуляции высоких порядков
• Передовые исследования в области электроники, физики и химии. Быстродействующий источник сигнала с малым джиттером для создания специальных аналоговых сигналов, импульсов с крутыми фронтами, потоков данных и тактовых частот

Плавный переход от моделирования к генерации

Tektronix  AWG70001A может генерировать любой захваченный или заданный сигнал. Создавать сигнал можно различными способами. Такое прикладное программное обеспечение, как RFXpress и SerialXpress, специально оптимизированное для работы с семейством генераторов Tektronix AWG, обеспечивает возможность создания специальных сигналов, а программные приложения сторонних производителей, например, MATLAB, Excel или им подобные, обладают достаточной гибкостью для создания любых выбранных вами сигналов. Созданные в любых вышеуказанных приложениях сигналы можно импортировать в генератор Tektronix  AWG70001A, а затем воспроизвести, при этом происходит непосредственный переход от модели к реальному сигналу.

Кроме того, сигналы, захваченные осциллографами или анализаторами спектра реального времени компании Tektronix, можно загрузить в AWG70001A и воспроизвести. Используя ПО RFXpress, захваченный сигнал можно изменять в соответствии с любыми возможными требованиями.

Генерирование широкополосных РЧ сигналов

Создание РЧ сигналов становится все более и более сложным, что вызывает дополнительные трудности для разработчиков РЧ устройств при точном формировании сигналов, необходимых для тестирования на соответствие стандарту и определения области устойчивой работы. В сочетании с ПО RFXpress, генераторы Tektronix  AWG70001A могут решить эти сложные проблемы. RFXpress представляет собой программный пакет, предназначенный для цифрового синтеза модулирующих сигналов, а также сигналов промежуточной и радиочастоты. ПО RFXpress позволяет реализовать все возможности генераторов серии AWG70000A, благодаря чему осуществляется новый подход к генерации широкополосных сигналов. Совместное использование Tektronix  AWG70001A и ПО RFXpress предоставляет инженерам возможность генерировать сигналы с необходимой полосой в пределах частотного диапазона 20 ГГц.

Потребности новейших цифровых радиочастотных технологий зачастую выходят за рамки возможностей существующих измерительных приборов, так как требуют генерации широкополосных быстроизменяющихся сигналов, все чаще применяемых во многих беспроводных приложениях, таких как РЛС, радиорелейная связь, мультиплексирование с ортогональным частотным разделением сигналов (OFDM) и сверхширокополосная (СШП, UWB) радиосвязь. При использовании совместно с RFXpress, генераторы Tektronix  AWG70001A поддерживают широкий диапазон видов модуляции, что упрощает задачу создания сложных РЧ сигналов. Приборы Tektronix  AWG70001A обеспечивают возможность генерирования модулирующих сигналов и сигналов промежуточной частоты, а также прямой генерации РЧ сигналов c частотой до 20 ГГц.

Создание радиолокационных сигналов

Создание современных радиолокационных сигналов часто требует от генератора исключительных характеристик, в том числе частоты дискретизации, динамического диапазона и памяти. Генераторы Tektronix Tektronix  AWG70001A стали новым отраслевым стандартом для генерирования современных радиолокационных сигналов, обеспечивая ширину полосы модуляции до 20 ГГц. Поддерживая частоту дискретизации до 50 Гвыб./с, генераторы Tektronix  AWG70001A позволяют осуществлять прямую генерацию РЧ сигналов, которые ранее невозможно было получать с помощью генераторов сигналов произвольной формы. В случаях, когда требуется формирование IQ данных, AWG70001A обеспечивают возможность передискретизации сигнала, тем самым улучшая его качество c учетом непревзойденного значения динамического диапазона.

Генераторы Tektronix  AWG70001A и ПО RFXpress являются идеальным решением для создания сложных радиолокационных сигналов. Пользователи имеют возможность с максимальной гибкостью создавать собственные наборы радиолокационных импульсов. С помощью генераторов сигналов произвольной формы можно легко создавать сигналы с различными типами модуляции, такими как линейно-частотная модуляция (ЛЧМ), коды Баркера и полифазные коды, шаговая частотная или нелинейная частотная модуляция; при этом широкая функциональность и гибкость ПО RFXpress позволяют формировать сигналы с заданными пользователем типами модуляции. Использование AWG70001A совместно с RFXpress даёт возможность генерировать последовательности со смещёнными импульсами для устранения неоднозначности по дальности и доплеровской частоте, моделировать скачкообразную перестройку частоты в системах радиоэлектронного противодействия, а также межимпульсное колебание амплитуды для имитации целей Сверлинга, включая сканирование диаграммы направленности антенны, радиолокационные помехи и многолучевое распространение.

 Генерация сигналов, имитирующих реальный эфир

Характеристики радиолокационных сигналов не должны ухудшаться в присутствии в том же спектре других сигналов различных коммерческих стандартов. Для соблюдения этих требований разработчики РЛС должны тщательно проверить все крайние случаи на стадиях проектирования и отладки. Генератор Tektronix  AWG70001A с программным приложением RFXpress Environment обладает исключительной гибкостью для определения и создания таких наихудших сценариев.

Вы можете задать до 25 сигналов для моделирования реального эфира, в том числе WiMAX, WiFi, GSM, GSM-EDGE, EGPRS 2А, EGPRS2B, CDMA, W-CDMA, DVB-T, шумоподобный сигнал и немодулированные сигналы РЛС. Это приложение также позволяет беспрепятственно импортировать сигналы из других приложений RFXpress (в том числе Radar, Generic Signal и др.), а также из Matlab®, из анализаторов спектра и осциллографов Tektronix в вашу среду. Можно также настроить физические параметры сигналов, соответствующих определенному стандарту. Вы можете задать несущую частоту, мощность, момент начала и продолжительность подачи для всех сигналов, имитирующих реальный эфир. Таким образом, вы полностью контролируете взаимодействие этих сигналов друг с другом.

Создание типовых OFDM сигналов

В современном беспроводном мире ортогональное частотное разделение сигналов с мультиплексированием (OFDM) становится наиболее предпочтительным методом модуляции для передачи больших объёмов цифровых данных на короткие и средние расстояния. Необходимость наличия широкой полосы пропускания и нескольких несущих вызывает серьёзные трудности у инженеров, которым нужно создавать OFDM сигналы для тестирования РЧ приёмников. При формировании сигнала OFDM генераторы Tektronix  AWG70001A совместно с ПО RFXpress позволяют сконфигурировать каждую из его составных частей. При сборке полного OFDM кадра инженеры могут создавать сигналы посимвольно, либо с помощью программного обеспечения RFXpress выбрать значения по умолчанию для некоторых аспектов сигнала.

Объединение возможностей генератора и RFXpress позволяет осуществлять кодирование данных в различных форматах, включая коды Рида-Соломона, свёрточное кодирование и скремблирование. Кроме того, пользователи имеют возможность задавать для каждой поднесущей в OFDM символе параметры, которые могут быть настроены независимо для типа, модуляции и базовых данных. Программное обеспечение RFXpress обеспечивает доступ ко всем параметрам OFDM сигнала через специальную таблицу символов, в которой приводятся сводные данные по всем несущим в выбранном символе. Пакеты/кадры OFDM могут создаваться путём определения интервалов между символами/кадрами, а части OFDM пакетов могут быть выделены за счёт добавления стробированного шума.

Генерация высокоскоростных последовательных сигналов

Последовательные сигналы целиком состоят из единиц и нулей -двоичных данных. С увеличением тактовой частоты эти простые последовательности единиц и нулей стали всё больше походить на аналоговые сигналы из-за аналоговых факторов, воздействующих на них. Нулевое время нарастания и абсолютно плоские вершины -«как в учебнике» - в реальных цифровых сигналах не существуют. В реальных электронных схемах присутствуют шумы, джиттер, перекрёстные помехи, распределённые реактивные сопротивления, колебания напряжения источников питания и другие паразитные явления. Всё это оказывает негативное влияние на сигнал. Реальный цифровой «меандр» редко соответствует своему теоретическому эквиваленту. Генераторы AWG70000A являются аналоговыми источниками сигнала и представляют собой идеальное решение «всё в одном», позволяющее создавать потоки цифровых данных и имитировать аналоговые дефекты, которые имеют место в реальных условиях. В генераторах Tektronix  AWG70001A используются методы прямого синтеза, которые обеспечивают формирование сигналов, моделирующих эффекты прохождения сигнала по линии передачи. Время нарастания, форма импульса, задержка и искажения - всё это можно регулировать с помощью приборов Tektronix  AWG70001A. При их использовании совместно с пакетом программного обеспечения SerialXpress инженеры имеют возможность с пакетом программного обеспечения SerialXpress инженеры имеют возможность до 12,5 Гбит/с. Это именно то, что необходимо для тщательного тестирования приемника.

ПО SerialXpress является интегрированным программным обеспечением, которое позволяет приборам Tektronix  AWG70001A вносить в цифровые данные разнообразные аномалии, в том числе джиттер (случайный, периодический, синусоидальный), шум, искажения коэффициента заполнения (DCD), пред- и постискажения и их компенсацию, межсимвольные помехи (ISI), а также осуществлять генерацию тактовой частоты с распределенным спектром (SSC). С помощью эталонных файлов, загруженных в SerialXpress, обеспечивается эмулирование условий передачи как в электронных платах, так и в кабелях. Решение на основе генераторов AWG70001A и ПО SerialXpress обеспечивает создание базовых шаблонов сигналов для множества современных стандартов, таких как SATA, Display Port, SAS, PCI-E, USB и Fibre Channel.

Для приложений высокоскоростной последовательной передачи данных генераторы Tektronix  AWG70001A предлагают лучшее в отрасли решение проблем по генерации тестовых сигналов. В последние годы с такими проблемами всё чаще сталкиваются разработчики цифровых устройств, перед которыми стоят задачи по тестированию, контролю и отладке сложных цифровых систем. Файловая концепция этих приборов использует метод прямого синтеза для создания сложных потоков данных и обеспечивает пользователям простоту, воспроизводимость и гибкость, необходимые для решения самых сложных задач по генерации сигналов для приложений высокоскоростной последовательной передачи данных.
