- Гарантия 1 год
- Производитель АКИП
- Производство: Китай

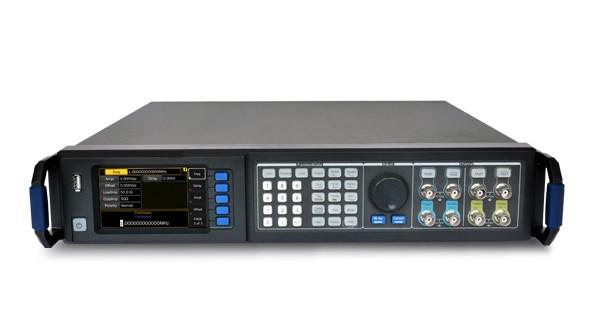

Особенности Генератора сигналов произвольной формы АКИП-3429/1А:
- Максимальная частота
- синусоидальная форма: 240 МГц
- импульсная форма: 120 МГц
- Максимальная частота дискретизации: 2 ГГц
- Память: 512 кБ/канал для сигналов произвольной формы
- Разрядность ЦАП: 14 бит
- Число каналов:1
- Режимы работы аналоговых каналов: несимметричный или дифференциальный режим работы
- Использование технология DDS (прямой цифровой синтез)
- Генератор цифровых шаблонов до 120 Мбит/с, генерация псевдослучайной двоичной последовательности (ПСДП/ PRBS)
- Внутренний опорный генератор: 5*10-5
- Стандартные формы сигнала (ФГ): синусоидальный, прямоугольный, треугольный/пила, импульс, шум и др.
- Минимальная длительность фронта/среза импульса 2,5 нс
- Максимальный выходной уровень 10 Вскз на нагрузке 50 Ом
- Режимы формирования сигналов: непрерывный, синхронизированный, по строб импульсу
- Расширенные двухканальные функции, формирование связанных по настройкам сигналов
- Поддержка различных видов модуляций, включая: АМ, ЧМ, ФМ, ЧМн, ШИМ
- Режим свипирования (ГКЧ), пакетный режим (Burst) с функцией непрерывной корректировки фазы
- Режим Phase Locked – автоматическое выравнивание фазы каждого канала
- Вход внешнего ОГ (10 МГц), синхронизация (вход и выход), вход внешней модуляции, выход строб импульса
- Интерфейсы: USB, LAN, GPIB
- Графический ЖК-дисплей, диагональ 8,89 см
- Дистанционное управление с помощью команд SCPI
| Характеристики |
Значения |
| Количество каналов |
1 (несимметричный/дифференциальный) |
| Частотный диапазон ОТ |
1 мкГц |
| Частотный диапазон ДО |
240 МГц |
| Опорный генератор (погрешность установки частоты) |
±5×10-5 |
| Выходной уровень (минимум) |
1 мВпик-пик |
| Выходной уровень (максимум) |
10 Впик-пик |
| Выходной импеданс (Ом) |
50 |
| ЦАП (бит) |
14 |
| Память (СПФ) |
512 кБ |
| Виды модуляции |
АМ, ЧМ, ФМ, ЧМн, ШИМ |
| ГКЧ |
Да |
| BURST Пакетный режим |
Да |
| Экран (см, разрешение) |
ЖК, графический, 8,89 см |
| Интерфейс |
USB, LAN, GPIB |
| Габаритные размеры |
439 × 100 × 456 мм |
| Масса |
6 кг |
1. Генератор сигналов АКИП-3429/1А – 1 шт.
