- Производитель АКИП
- Производство: Китай

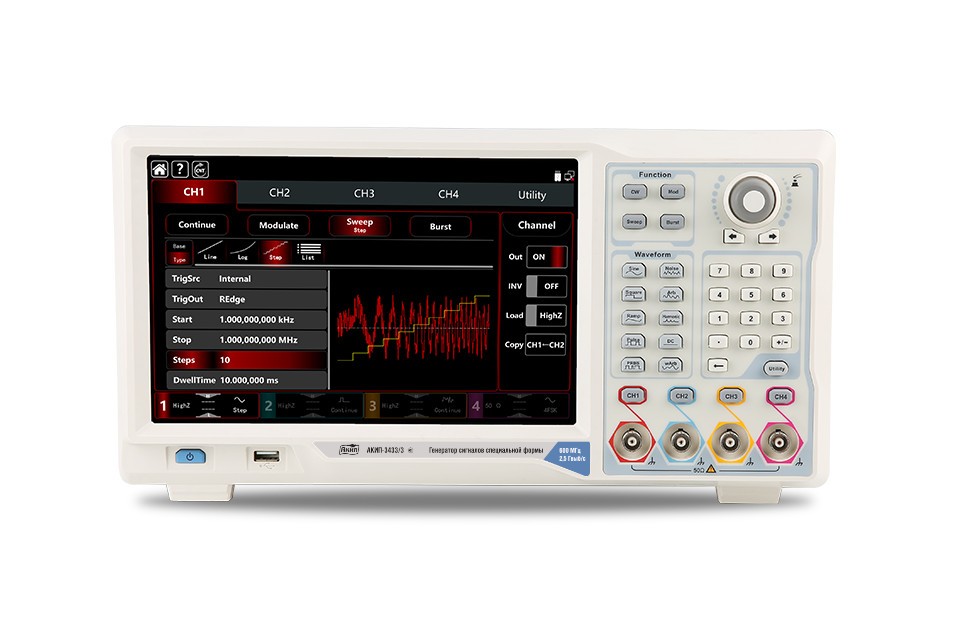

Генератор сигналов АКИП-3433/3 представляет собой четырехканальный генератор с поддержкой дублирования, сопряжения и объединения. Максимальная выходная частота, при формировании сигнала синусоидальной формы составляет 600 МГц, прямоугольной формы 200 МГц. Для формирования сигналов произвольной формы используются ЦАП 16 и 16 бит, с максимальной частотой дискретизации 2,5 Гвыб/с.
В приборе каналы сгруппированы в две группы: каналы 1 и 2 относятся к основным выходным каналам, каналы 3 и 4 относятся к вспомогательным. Каналы 3 и 4 имеют ограничения по частоте выходного сигнала, дискретизации и длине памяти. Ниже приведена таблица, наглядно представляющая зависимость базовых характеристик от модели и канала.
АКИП-3433/3 может работать в нескольких режимах: непрерывное немодулированное колебание, модулированный сигнал, режим ГКЧ, пакетный, частотомер.
Генератор АКИП-3433/3 поддерживает различные виды аналоговой и цифровой модуляции: AM, FM, PM, ASK, FSK, 3FSK, 4FSK, PSK, BPSK, QPSK, OSK, SUM, DSB-AM, QAM, PWM.
Среди функциональных возможностей генератора при создании сигналов, стоит выделить набор встроенных стандартных форм сигналов, такие как, сигнал синусоидальной формы, импульсный сигнал, белый гауссовский шум, псевдослучайная двоичная последовательность (PRBS).
Для формирования сигналов произвольной формы рекомендуется использовать специализированное программное обеспечение. Сигналы произвольной формы в ПО можно создавать путем импортирования сигналов или создание в графическом редакторе.
Прибор поддерживает различные виды аналоговой модуляции, качание по частоте и формирование сигналов пачек импульсов, а также расширенные двухканальные функции: отслеживание каналов, отношение и копирование, модуляция между каналами, комбинация и наложение каналов.
В генераторе АКИП-3433/3 к выходному сигналу синусоидальной формы имеется возможность добавить шумовой сигнал. Эта функция будет полезная для проверки уровня соотношения сигнал/шум (SNR) в системе тестирования исследований и разработок телекоммуникационной индустрии. Будет возможна имитация рабочей производительности при различных отношениях сигнал / шум для моделирования реального рабочего состояния тестируемого устройства.
Ключевые особенности генератора АКИП-3433/3:
- Четырехканальный генератор, две группы независимых каналов.
- Высокая производительность: максимальная частота дискретизации до 2,5 Гвыб/с, разрешение по вертикали 16/16-бит в зависимости от канала.
- Максимальная частота сигнала: 600 МГц.
- Создание сигналов произвольной формы с максимальной глубиной памяти до 64 Мвыб.
- Генерация импульсных сигналов с низким уровнем джиттера и минимальной длительностью импульса 2,4 нс, фронтом/срез от 1,5 нс.
- Формирование сигнала белого гауссовского шума в полосе частот до 600 МГц.
- Поддержка псевдослучайной двоичной последовательности (PRBS) до 120 Мбит/с.
- Расширенные функции сопряжения каналов: отслеживание каналов, отношение и копирование, модуляция между каналами, комбинация и наложение каналов.
- Режим Phase Locked – автоматическое выравнивание фазы каждого канала
- Аналоговый выход до 20 Впик-пик на высокоомном выходе и 10 Впик-пик на согласованную нагрузку 50 Ом.
- Встроенный частотомер до 800 МГц.
- Дружественный пользовательский интерфейс, емкостный сенсорный экран с разрешением 1280х800 и диагональю 25,65 см.

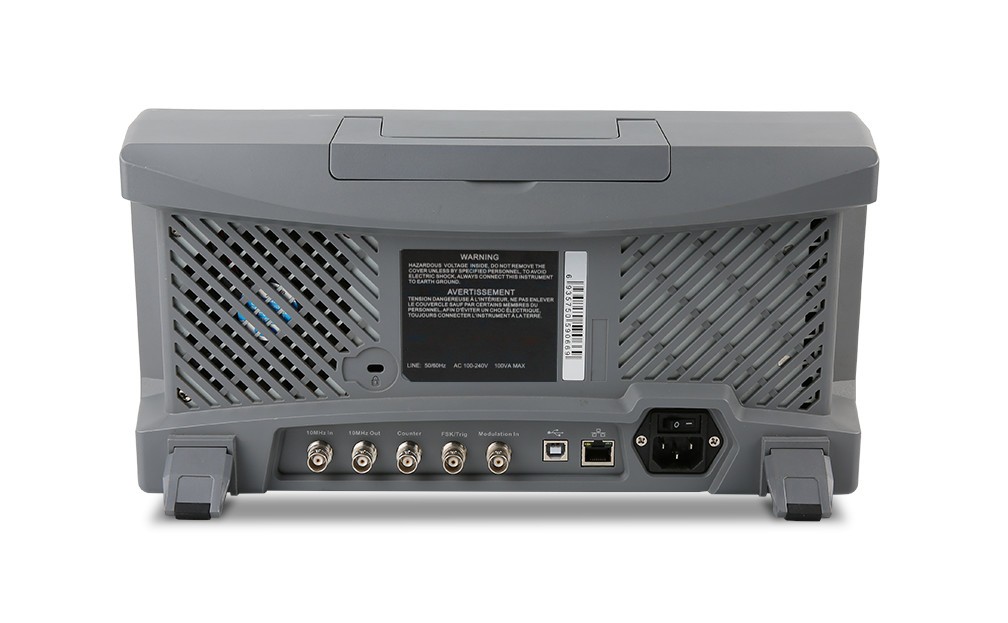

- Интерфейсы: USB, LAN.Новые генераторы сигналов произвольный формы АКИП — это комплексные многофункциональные устройства, которые могут применяться в самых различных сферах, как на этапах разработки и отладки, так и в процессе производства беспроводных устройств, радио- и электрокомпонентов, машиностроении. Генераторы АКИП могут быть использованы для эмуляции различных технологических процессов, в телекоммуникации, в протоколах последовательной передачи, для обучения в высших учебных учреждениях, для научных исследований.
