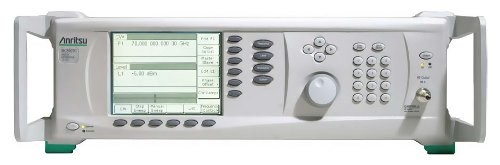

Характеристики
|
значение
|
|
Диапазон частот
|
От 2 до 20 ГГц
|
|
Разрешение по частоте
|
0,01 Гц
|
|
Параметры опорного генератора 10
|
|
Относительный дрейф частоты за 24 часа, не более
Стандартное исполнение
Опции 16 (повышенная стабильность)
|
±2·10⁻⁹/ °С
±5·10⁻¹⁰/ °С
|
|
Относительная нестабильность частоты в диапазоне температур от 0 до 50 ⁰С, типовые значения, не более
Стандартное исполнение
Опции 16 (повышенная стабильность)
|
±2·10⁻⁸/ °С
±2·10⁻¹⁰/ °С
|
|
Диапазон подстройки и внешней синхронизации частоты
|
±50 Гц
|
|
Уровень сигнала внешней синхронизации, дБм
|
От 0 до 20
|
|
Номинальное значение амплитуды выходного напряжения на нагрузке 50Ом
|
1 В
|
|
Номинальный нормируемый уровень выходной мощности, дБм
|
|
Стандартное исполнение
|
Минус 15
|
|
Опция 2 (ступенчатый аттенюатор 110/10 дБ)
|
Минус 115
|
|
Максимальный уровень выходной мощности при температуре от 15 до 35 °С
|
|
Стандартное исполнение без опции 2, дБм
|
17
|
|
Стандартное исполнение без опции 2 (стуенчатый аттенюатор), дБм
|
15
|
|
Опция 15 (повышенная мощность) без опции 2, дБм
|
|
На частотах до 2 ГГц
|
19
|
|
На частотах свыше 2 до 10 ГГц:
- без опции 4 или 5
- с опцией 4 или 5
|
26
25
|
|
На частотах свыше 10 до 16 ГГц:
- без опции 4 или 5
- с опцией 4 или 5
|
25
22
|
|
На частотах свыше 16 до 20 ГГц:
- без опции 4 или 5
- с опцией 4 или 5
|
21
19
|
|
Опция 15 (повышенная мощность) с опцией 2 (ступенчатый аттенюатор), дБм
|
|
На частотах до 2 ГГц
|
18
|
|
На частотах свыше 2 до 10 ГГц:
- без опции 4 или 5
- с опцией 4 или 5
|
25
24
|
|
На частотах свыше 10 до 16 ГГц:
- без опции 4 или 5
- с опцией 4 или 5
|
23
20
|
|
На частотах свыше 16 до 20 ГГц:
- без опции 4 или 5
- с опцией 4 или 5
|
21
19
|
|
Пределы допускаемой основной относительной погрешности уровня мощности при температуре от +15 до +35 °С, дБ
|
|
На частотах от 20 МГц, без опции 15
На частотах от 20 МГц, с опцией 15
На частотах менее 20 МГц
|
±1,0
±1,5
±1,5
|
|
Дополнительная относительная погрешность уровня мощности в рабочем диапазоне температур, типовое значение, не более
|
±0,04 дБ/°С
|
|
Уровень паразитных негармонических сигналов, типовые значения, не более, дБн
|
|
На частотах от 2 до 40 ГГц
С опцией 22 на частотах от 0,1 Гц до 10 МГц
С опцией 4 на частотах свыше 10 МГц до 2 ГГц
С опцией 5 на частотах свыше 10 МГц до 2,2 ГГц
|
Минус 60
Минус 30
Минус 60
Минус 40
|
|
Уровень паразитных гармоник и субгармоник, не более, дБн
|
|
на частотах от 2 до 20 ГГц, стандартное исполнение
на частотах от 2 до 20 ГГц, опция 15
на частотах свыше 20 до 40 ГГц, стандартное исполнение
на частотах свыше 20 до 40 ГГц, опция 15, типовое значение
с опцией 22 на частотах от 0,1 Гц до 10 МГц
с опцией 4 на частотах от 10 до 100 МГц
с опцией 4 на частотах свыше 100 МГц до 2,2 ГГц
с опцией 5 на частотах от 10 до 50 МГц
с опцией 5 на частотах свыше 50 МГц до 2 ГГц
|
Минус 60
Минус 30
Минус 40
Минус 30
Минус 30
Минус 40
Минус 50
Минус 30
Минус 40
|
|
Уровень фазовых шумов на частотах от 2 до 6 ГГц при синхронизации от внутреннего опорного генератора, типовые значения, не более, дБн/Гц
|
|
При отстройке 10 Гц
Стандартное исполнение с опцией SM6452
С опцией 3 (пониженный уровень фазовых шумов)
С опцией 3Х (ультранизкий уровень фазовых шумов)
При отстройке 10 кГц
Стандартное исполнение
С опциями 3 и 3Х
С опцией SM6452
|
Минус 64
Минус 73
Минус 77
Минус 110
Минус 119
Минус 113
|
|
Параметры частотной модуляции (опция 12)
|
|
Диапазон несущих частот
|
От 10МГц и выше
|
|
Максимальная девиация частотной модуляции
|
10 МГц
|
|
Коэффициент преобразования по входу внешней частотной модуляции
|
От 10 кГц/В до 100 МГц/В
|
|
Пределы допускаемой относительной погрешности установки девиации частоты при амплитуде напряжения на входе внешней модуляции 1 В или частоте внутренней модуляции 100 кГц
|
± 10 %
|
|
Параметры амплитудной модуляции (опция 14)
|
|
Диапазон несущих частот
|
От 10 МГц и выше
|
|
Максимальная частота модуляции
|
50 кГц
|
|
Диапазон коэффициента амплитудной модуляции, %
|
От 0 до 90
|
|
Коэффициент преобразования по входу внешней амплитудной модуляции 1 кГц
|
± 5 %
|
|
Параметры импульсной модуляции (опция 26)
|
|
Диапазон несущих частот
|
От 10 МГц и выше
|
|
Минимальная деятельность импульсов на частотах от 1 ГГц и выше
|
100 нс
|
|
Длительность фронта/ среза импульсов по уровням 10% и 90% на частотах от 1 ГГц и выше, типовые значения, не более, нс
|
10/5
|
|
Параметры встроенного низкочастотного генератора (опция 27)
|
|
Диапазон частот
Сигнал синусоидальной формы
Сигнал прямоугольной и треугольной формы
Разрешение по частоте
|
От 0,1 Гц до 10 МГц
От 0,1 Гц до 1 МГц
0,1 Гц
|
|
Общие характеристики
|
|
Тип соединителей
|
|
|
Выход сигнала
КСВН выхода, типовое значение, не более
Выход синхронизации
Вход синхронизации
Входы внешней модуляции
|
К(f), 50 Ом⁻¹⁰
2,0
BNC, 50 Ом
BNC, 50 Ом
BNC, 50 Ом
|
|
Габаритные размеры, не более (ШхГхВ)
|
(429х450х133) мм
|
|
Масса, не более
|
18 кг
|
