- Госреестр 92248-24
- Гарантия 1 год
- Производитель АКИП
- Производство: Китай
Особенности Источник-измерителя АКИП-1602/2:
- Прецизионный «Источник-Измеритель» с работой в режимах источник напряжения, источник тока, измеритель напряжения/амперметра, измеритель сопротивления
- Число каналов: 1
- Работа в четырех квадрантах ВАХ (диаграммы «напряжение-ток»)
- Выходные характеристики: до ±210 В и ±3,3 А (реж.DC) или до ±10,5 А в импульсном режиме
- Разрешение от 100 нВ
- Базовая погрешность (DCV): ±0,02% (при разреш. 6,5 разрядов)
- Быстродействие: 1М изм/с при разрешении 4,5 разрядов
- Отображение кривых I-В, X-t и других графиков на экране
- Измерения по 2-х и 4-х проводной схеме подключения с программируемыми током и напряжением
- Работа по программе, минимальная длительность шага 1 мкс
- Встроенные программы тестирования диодов, триодов, MOS tubes, IGBT
- Встроенная функция LIMIT: поддержка 14 групп допусковых тестов Годен/ Негоден (PАSS/ FAIL), несколько типов сортировки, режимы задания допуска
- Встроенные математические функции
- Защита от перенапряжения и перегрева ИУ (OVP / OTP)

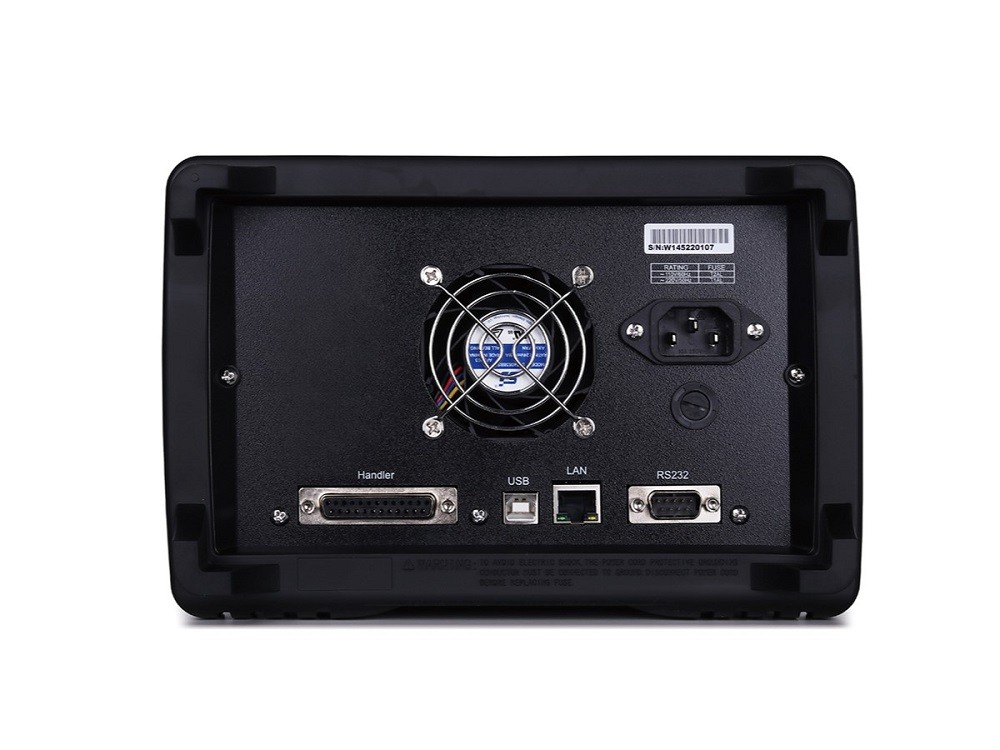

- Интерфейс: RS-232, USB, LAN

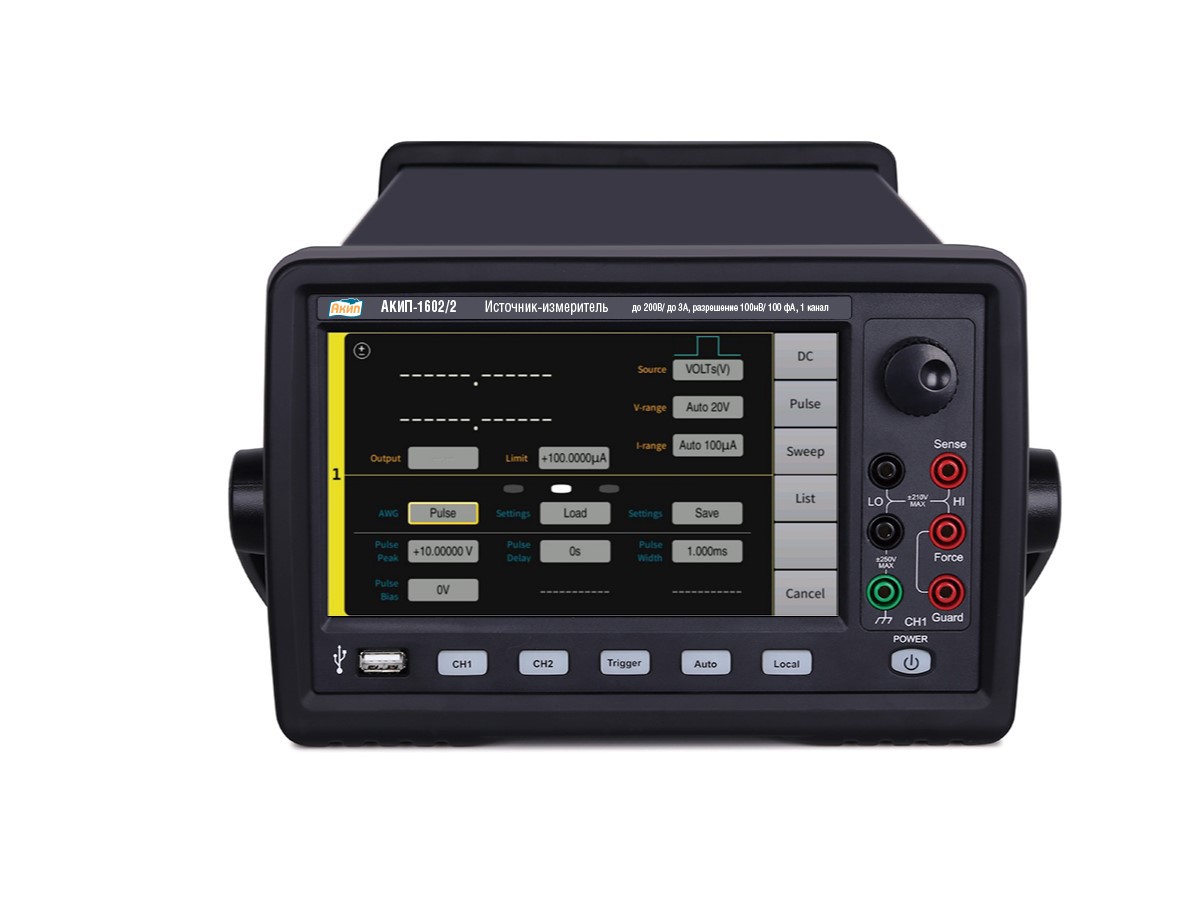

- Большой графический, сенсорный ЖК-дисплей (TFT, диаг. 17см, разрешение 800х480)
| Характеристики |
Значения |
| Число каналов |
1 |
| Диапазон воспроизведения напряжения |
±1 мкВ…±210 В |
| Диапазон воспроизведения тока |
±1 пА…±3,3 А (DC), ±1 пА…±10,5 А (импульс) |
| Погрешность воспроизведения U/I |
±0,015% / ±0,02% (базовая) |
| Номинальная/ Макс. мощность |
38,8 Вт |
| Диапазон измерений напряжения |
±0,1 мкВ…±200 В |
| Диапазон измерений тока |
±100 фА…±3 А (импульс±10 А) |
| Диапазон измерений сопротивления |
1 мкОм…200 МОм |
| Схема измерения R |
2 пр, 4 пр |
| Погрешность измерений U/ I / R |
±0,015% / ±0,02%/ ±0,006% (базовая) |
| Разрядность индикатора |
5,5 разрядов (источник), 6,5 разрядов (измеритель) |
| Интерфейс |
RS-232, USB (2), LAN |
| Время прогрева |
Не меньше 60 мин |
| Габаритные размеры |
215 х 132 х 490 мм |
| Масса |
8,5 кг |
1. Источник-измеритель АКИП-1602/2 - 1 шт.
