- Гарантия 18 месяцев
- Производитель Марс-Энерго, НПП
- Производство: Россия
Источник применяется при поверке средств измерений:
- счетчиков электроэнергии всех типов
- анализаторов ПКЭ в соответствии с ГОСТ 30804.4.30-2013 и ГОСТ 30804.4.7-2013;
- измерительных преобразователей электроэнергетических величин
- электроизмерительных приборов (U, I, cos φ, P, R, S, THD, F)
Источник генерирует:
1. Стандартные сигналы
Синусоидальный симметричный трехфазный сигнал (междуфазные углы 120°, коэффициент нелинейных искажений не более 1 %, изменение значения не более ±0,03 %/мин). В этом режиме задаются:
- частота первой гармоники (от 42,50 до 70,00 Гц с шагом 0,01 Гц)
- значения фазовых сдвигов между токами и напряжениями для всех фаз (от –179,99° до +180,00° с шагом 0,01°)
- значения напряжений (от 1 мВ до 264 В с шагом 1 мВ)
- значения токов (от 0,001 А до 10,9 А с шагом 0,1 мА и от 11 до 120 А с шагом 1 мА)
2. Специальные сигналы произвольной формы
Диапазоны значений совпадают с диапазонами стандартного сигнала.
Для каждой фазы параметры задаются отдельно:
- число гармоник (интергармоник) 50
- среднеквадратическое значение спектральной составляющей напряжения (тока)
- угол фазового сдвига между первой гармоникой тока (напряжения) и гармоникой (интергармоникой)
- параметры провалов и перенапряжений
Максимальная выходная мощность на каждую фазу тока не менее:
- 180 В·А – при значении силы выходного тока от 11 до 120 А
- 5 В·А – при значении силы выходного тока от 0,001 А до 10,9 А
Максимальная выходная мощность на каждую фазу напряжения - не менее 10 В·А.

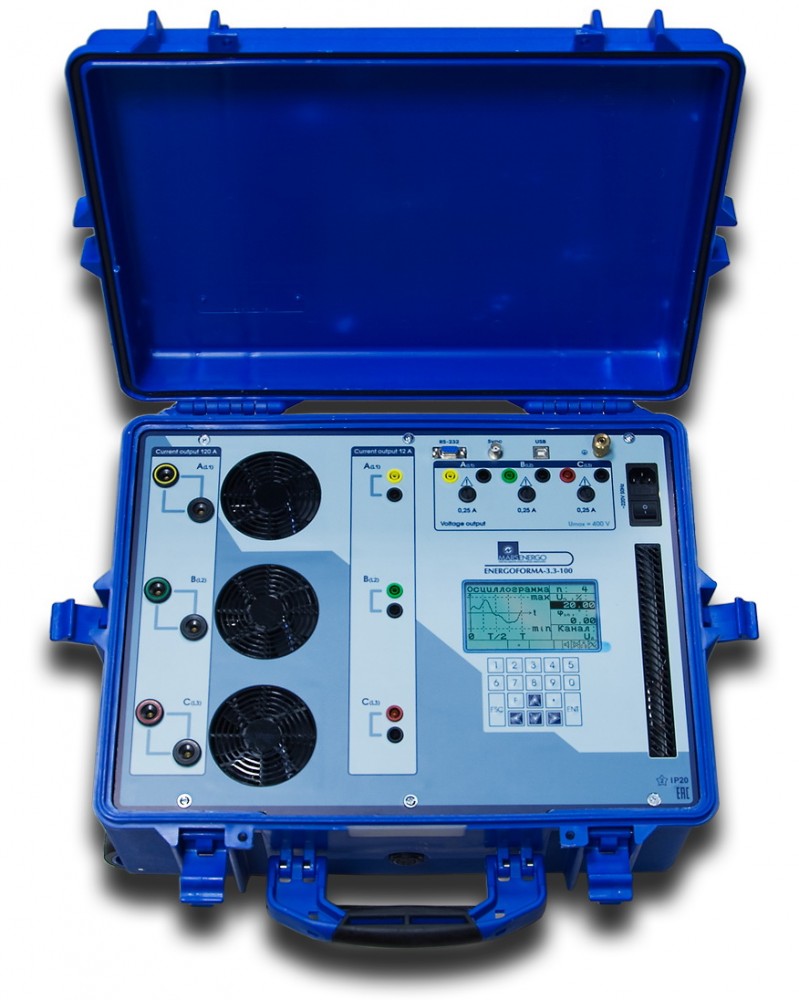

Источник «Энергоформа-3.3-100» входит в состав передвижных поверочных лабораторий ЛВМ, установок УППУ-МЭ-П.
В автоматизированном режиме источник эксплуатируется совместно с эталонными приборами «Энергомонитор 3.3Т1-C» и «Энергомонитор 3.1КМ», а также в комплексе "МЭ-Сервис-П".
Краткое видео о применении прибора «Энергомонитор 3.1КМ» и источника «Энергоформа 3.3-100» для поверки счётчика электроэнергии прямого включения до 100А:
