Источник переменного тока и напряжения Энергоформа 3.3-12М

Описание в PDF

Гарантия 18 месяцев
Производитель Марс-Энерго, НПП
Производство: Россия

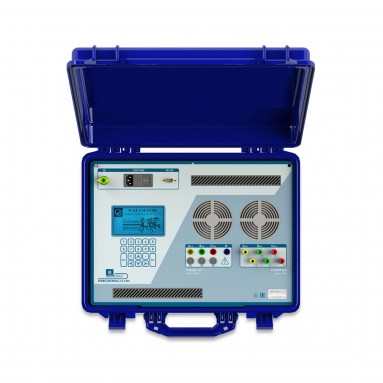

Энергоформа 3.3-12М

Источник переменного тока и напряжения (фиктивной мощности) осуществляет формирование трехфазной или однофазной системы токов и напряжений в соответствии с программируемой цифровой моделью сигнала.

Применение

Энергоформа 3.3-12М применяется:

при поверке средств измерений (СИ) активной, реактивной и полной мощности и энергии (в т.ч. электросчетчиков);
при поверке СИ показателей качества электроэнергии (ПКЭ) в соответствии с ГОСТ 30804.4.30-2013 ГОСТ 30804.4.7-2013;
при поверке СИ действующего значения напряжения и тока промышленной частоты.

Особенности

гармонический состав сигнала - до 50-й гармоники и 50,5 интергармоники;
емкость библиотеки форм сигналов, имитирующих характерные искажения переменного тока, возникающие в электрических сетях различных групп потребителей - не менее 200 форм.

Краткое видео о применении прибора «Энергомонитор 3.3Т1-С» и источника «Энергоформа-3.3» для поверки счётчика электроэнергии:

Параметр	Диапазон установки выходного значения по каждой фазе	Дискретность установки
Напряжение, В	3...300	0,01
Ток, А	0,001...12	0,0001
Частота первой гармоники, Гц	16...450	0,01
Фаза; Фазовый угол между напряжением первой и n-й гармоники одной фазы; Фазовый угол между током первой и n-й гармоники одной фазы, град	0...360	0,01
Гармонический состав сигнала, n	50
Нестабильность мощности не более за минуту, %	±0,05
Выходная мощность источника тока, В·А напряжения, В·А	60 30

1. Прибор «Энергоформа 3.3-12М» — 1 шт.
2. Комплект из 12-ти кабелей для подключения и питания – 1 ком-кт.;
3. Преобразователь интерфейса для подключения к ПК по шине USB до 4-х устройств с интерфейсом RS232 – 1 шт.;
4. Флеш-накопитель с ПО «Энергоформа» — 1 шт.;
5. Паспорт — 1 экз.;
6. Руководство — 1 экз.
