- Госреестр 52379-13
- Гарантия 3 года
- Производитель GW Instek
- Производство: Тайвань

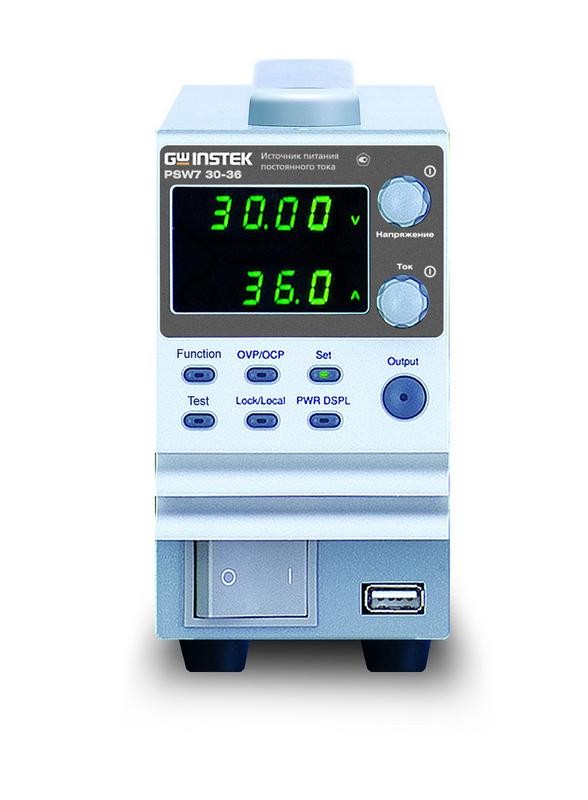

Особенности программируемого импульсного источника питания постоянного тока PSW7 30-72:
- Линейка из 9 моделей (1 выход)
- Выходное напряжение до 30 В/ 80/160 В, выходной ток 7,2… 108 А, выходная мощность 360/ 720/ 1080 Вт
- Дискретность установки: 10 мВ/ 10 мА
- Двухстрочный ЖК-дисплей (СДИ), одновременная индикация режимов работы и выходных параметров
- Защита от перенапряжения, перегрузки по току, термостабилизация
- Параллельное соединение для увеличения I вых (до 3-х источников)
- Послед. соединение для увеличения Uвых (до 2-х источников)
- Блокировка органов управления передней панели для исключения случайного изменения настроек
- Компактные размеры (1/6 стандартной 19” стойки)
- Выходные клеммы расположены на задней панели
- 26-контактный аналоговый интерфейс управления
- Программируемый цифровой интерфейс: USB, LAN (опция – GPIB)
- Высокий КПД
| Характеристики |
Параметры |
Значения |
УСТАНОВКА
ВЫХОДНЫХ
ПАРАМЕТРОВ |
Дискретность установки |
10 мВ, 10 мА |
| Погрешность установки |
± (0,1% + 10 мВ)
± (0,5% + 20 мА) |
| Диапазон регулировки внутреннего сопротивления |
0,000-0,417 Ом |
| Время задержки вкл/выкл выхода |
0,00-99,99 сек |
ДИАПАЗОН
РЕГУЛИРОВАНИЯ
СКОРОСТИ
НАРАСТАНИЯ/СПАДА |
По напряжению |
0,1 В/сек-60 В/сек |
| По току |
0,01 А/сек-144 А/сек |
СТАБИЛИЗАЦИЯ
НАПРЯЖЕНИЯ |
Нестабильность |
При изменении напряжения питания: 0,05% + 5 мВ
При изменении тока нагрузки: 0,05% + 3 мВ |
| Уровень пульсаций |
≤ 15 мВскз в зависимости от модели |
| Время установления |
≤ 100 мс |
СТАБИЛИЗАЦИЯ
ТОКА |
Нестабильность |
При изменении напряжения питания: 0.1% + 5 мА,
При изменении тока нагрузки: 0,1% + 5 мА |
| Уровень пульсаций |
≤ 150 мАскз в зависимости от модели |
| ИЗМЕРЕНИЯ |
Погрешность измерения |
± 0.1% ± 2 е.м.р. (напряжение; ток) |
ДИСТАНЦИОННОЕ
УПРАВЛЕНИЕ |
Интерфейсы |
USB, LAN |
| Аналоговый интерфейс |
26 контактный разъем (OMRON XG4 IDC) для контроля и управления |
| ОБЩИЕ ДАННЫЕ |
Напряжение питания |
85 В…265 В (автовыбор), 47…63Гц |
| Индикатор |
4 разряда |
| Габаритные размеры |
142 х 124 х 350 мм |
| Масса |
5 кг |
1. Источник питания PSW7 30-72 - 1 шт.;
2. Шнур питания - 1 шт.;
3. Соединит. провода GTL-123 - 1 шт.;
4. Кабель USB GTL-240 - 1 шт.;
5. Набор принадлежностей PSW-004 - 1 шт.;
6. Инструкция по эксплуатации - 1 шт.;
7. Программ. инструкция по эксплуатации на CD - 1 шт.;
