- Гарантия 2 года
- Производитель АКИП
- Производство: Китай
Особенности:
- 32 канала
- Частота дискретизации до 200 МГц
- Измерение, декодирование и анализ сигналов: I2C, UART, SPI, 1-WIRE, SSI, HDQ, CAN, MICROWIRE, I2S, PS/2, Lin Bus и др. (более 90 протоколов), смешанных сигналов с тактовой частотой до 100 МГц
- Память на канал до 2 Мбит на канал, захват глитчей от 5 нс
- Коэффициент сжатия до 255:1
- Передача данных по интерфейсу USB 2.0 на управляющий компьютер
- Не требует внешнего питания (питание от USB)
| Параметр |
Значение |
| Параметры анализатора |
| Частота дискретизации |
до 200 МГц |
| Внеш. тактовая частота |
100 МГц |
| Количество каналов |
32 |
| Память |
4 Мбит (128 кбит на кан.) |
| Порог срабатывания |
-6…+6 В |
| Погрешность установки порога срабатывания |
100 мВ |
| Максимальное входное напряжение |
±30 В |
| Входное сопротивление |
500 кОм/10 пФ |
| Задержка между каналами |
Не более 1,5 нс |
| Синхронизация и анализ протоколов |
| Условия синхронизации |
по фронту/спаду, по состоянию (высокое, низкое, между), по шаблону |
| Пороговый уровень |
TTL, CMOS, ECL или заданный (-6 В…+6 В) |
| Макс. частота сигнала порогового уровня |
75 МГц |
| Задержка |
по времени, по отсчетам (1-65535), по странице (1 - 8192) |
| Анализ протоколов |
I2C, UART, SPI, 1-WIRE, SSI, HDQ, CAN, MICROWIRE, I2S, PS/2, Lin Bus |
| Общие данные |
| Напряжение питания |
5 В по USB |
| Потребляемая мощность |
Не более 2 Вт |
| Габаритные размеры |
130 × 100 × 30 мм |
| Масса |
0,175 кг |

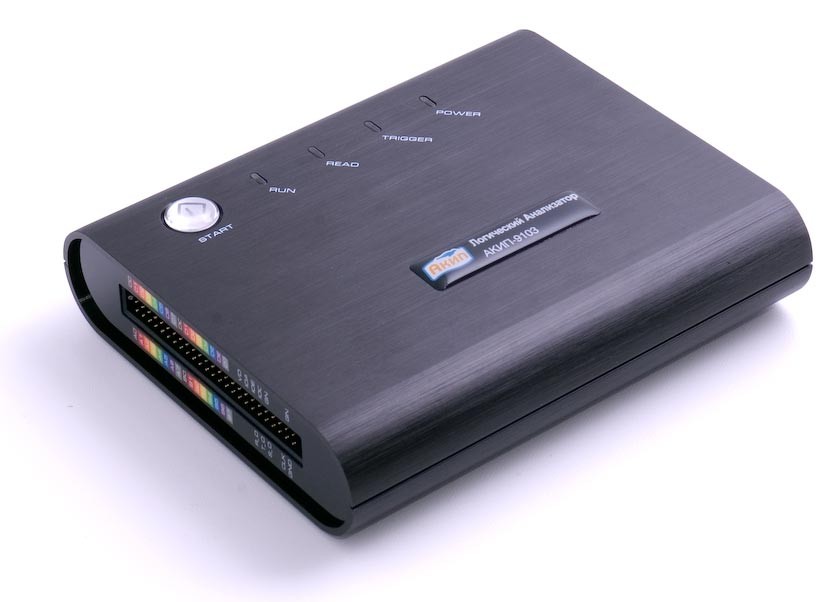

1. Лог. анализатор АКИП-9102 - 1 шт.;
2. Кабель USB - 1 шт.;
3. 8-контактный измерительный шлейф - 2 шт.;
4. Тест. Зажимы - 36 шт.
5. ПО на CD - 1 шт.;
6. Мягкая сумка - 1 шт.;
7. Инструкция по установке - 1 шт.;
8. 16-контактный измерительный шлейф - 1 шт.
