Анализатор логических устройств АКИП-9104 (1М)

Описание в PDF

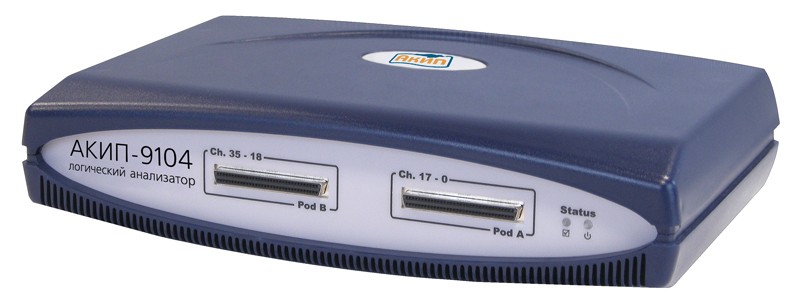

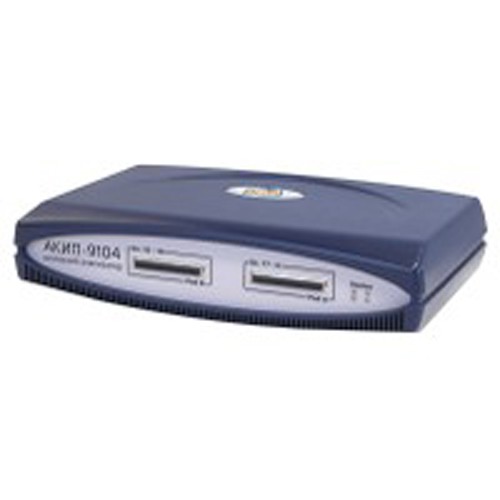

АКИП-9104 (1М) Логический анализатор на базе ПК (USB)

Возможности и преимущества

36 каналов (расширение до 288 при объединении 8-ми анализаторов)
Частота дискретизации до 500 МГц, 1,5 ГГц (при длине памяти 1кБит)
Измерение, декодирование и анализ сигналов
Декодирование последовательных протоколов передачи данных (опция)
1 Мбит / 2 Мбит на канал (в зависимости от исполнения), время захвата до 130 минут
31 уровень запуска
Синхронизация по уровню, фронту, спаду, по шаблону
Передача данных по интерфейсу USB 2.0 на управляющий компьютер
Работа под управлением ОС Windows 2000/ XP
Возможность интеграции с другими программными продуктами: LAbView, С/С++
Вариант исполнения АКИП-9104/1: аналог в корпусе стоечного формата (19") высотой 1U

Технические характеристики

ПАРАМЕТРЫ АНАЛИЗАТОРА
Частота дискретизации	500 МГц / 1,5 ГГц
Временной анализ	Частота дискретизации 500 МГц, минимальный временной интервал 2,5 нс
Анализ состояний	Частота тактового импульса до 200 МГц (в режиме DDR (двойная скорость передачи)), минимальный временной интервал 5 нс Частота тактового импульса до 100 МГц (в режиме SDR (одинарная скорость передачи)), минимальный временной интервал 10 нс
Количество каналов	36
Память	До 2 Мбит / 1 кБит при 1,5 ГГц
СИНХРОНИЗАЦИЯ И АНАЛИЗ ПРОТОКОЛОВ
Условия синхронизации	по фронту/спаду, по состоянию (высокое, низкое, между), по шаблону
Режимы синхронизации	Фронт и уровень, фронт или уровень, фронт затем уровень, уровень затем фронт, автозапуск, нет запуска, ручной запуск
Уровни синхронизации	31 фиксированный уровень
