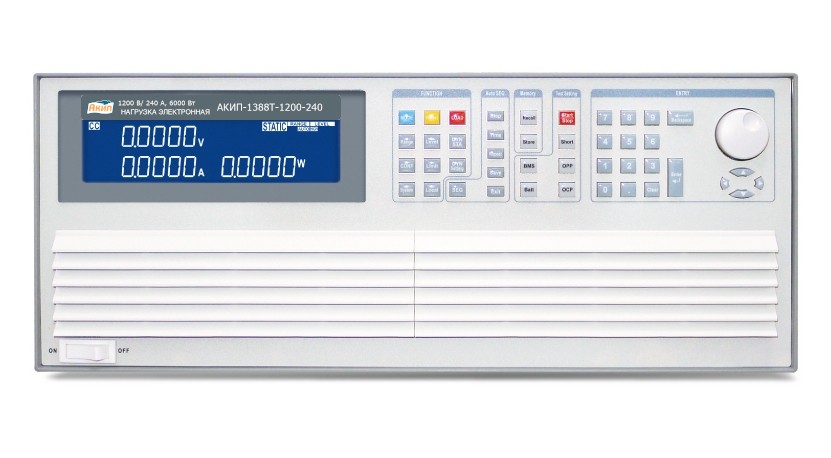

Нагрузка электронная АКИП-1388Т-1200-160

Описание в PDF

Гарантия 1 год
Производитель АКИП
Производство: Китай

Особенности:

Входные параметры нагрузок (в зависимости от модели): постоянное напряжение до 1200 В, ток от 160 до 240 А, максимальная мощность от 4000 до 6000 Вт
Функция «Турбо» (увеличение мощности нагрузки до 1,5 раз на 2 секунды (в зависимости от модели)), только для следующих режимов работы: тестирование BMS (плата контроля уровня заряда аккумулятора) и предохранителей, тест на короткое замыкание с измерением силы тока, тест защиты от перегрузки по току (OCP) или по мощности (OPP)
5 режимов работы нагрузки: стабилизация напряжения, стабилизация силы тока, стабилизация электрического сопротивления, стабилизация электрической мощности, динамический режим работы с регулируемой скоростью нарастания нагрузки (10 мкс … 10 с)
Дискретная установка входных параметров (непосредственный набор на клавиатуре или в пошаговом режиме)
Большой ЖК-индикатор: одновременное отображение тока, напряжения, мощности (V/ A/ W - 5 разрядов)
4-х проводная схема подключения
Режим защиты от перегрева (OTP), перегрузки по току (ОСР), по напряжению (OVP), по мощности (OPP)
Внутренняя память 150 ячеек (профили состояний)
Возможность параллельного объединения до 8 моделей для увеличения мощности.
Интерфейс (опции): RS232, LAN, GPIB, USB (только взамен)

Характеристики	Значения
Входные параметры
Напряжение на нагрузке (максимальное)	1200 В
Ток в нагрузке	160 А
Ток в нагрузке, режим Турбо	240 А
Потребляемая мощность	4000 Вт
Потребляемая мощность режим, Турбо	6000 Вт
Режим стабилизации напряжения
Диапазон установки	0…120 В	0…1200 В
Погрешность установки	±(0,05%Uуст+0,05%Uконечн)
Дискретность установки	2 мВ	2 мВ
Режим стабилизации электрического сопротивления
Диапазон установки	7,5 Ом ... 450 кОм	0,09375 ... 7,5 Ом
Погрешность установки	±(0,2%Rуст+0,2%Rконечн)
Дискретность установки	0,0022 мСм	125 мкОм
Режим стабилизации силы тока, статический режим
Диапазон установки	0…16 А	0…160 А
Погрешность установки	±(0,05%Iуст+0,05%I конечн)
Дискретность установки	0,256 мА	2,56 мА
Режим стабилизации силы тока, статический режим
Диапазон периода переключения нагрузки	10 мкс – 9,999 мс/ 99,99 мс/999,9 мс
Дискретность установки	0,001 мс/ 0,01 мс/ 0,1 мс/ 1 мс
Диапазон скорости изменения силы тока	0,01024… 0,640 А/мкс	0,1024… 6,4 А/мкс
Погрешность	1 мкс/ 10 мкс/ 100 мкс/ 1 мс + 5*10-5
Время нарастания	от 25 мкс
Режим стабилизации электрической мощности
Пределы установки	0…400 Вт	0…4000 Вт
Погрешность установки	±(0,1%Pуст+0,1%Pконечн
Дискретность установки	6,4 мВт	64 мВт
Режим стабилизации напряжения + тока
Пределы установки	1200 В	1200 В
Погрешность установки	±(1,0%установ.+1,0%предела)
Дискретность установки	2 мВ	2,56 мА
Режим стабилизации напряжения + мощности
Пределы установки	1200 В	4000 Вт
Погрешность установки	±(1,0%установ.+1,0%предела)
Дискретность установки	2 мВ	64 мВт
Измерение напряжения
Диапазон измерения	0…120 В	120…1200 В
Разрешение	2 мВ	20 мВ
Погрешность измерения	±(0,025%Uизм+0,025%Uконечн)
Измерение силы тока
Диапазон измерения	0…16 А	16…160 А
Разрешение	0,256 мА	2,56 мА
Погрешность измерения	±(0,05%Iизм+0,05%Iконечн)
Измерение мощности
Диапазон измерения	4000 Вт
Общие данные
Интерфейс шасси	(опции): RS232, LAN, GPIB**, USB (только взамен)
Габаритные размеры	177 x 440 x 745 мм
Масса	29 кг
