- Производитель Актаком
- Производство: Россия

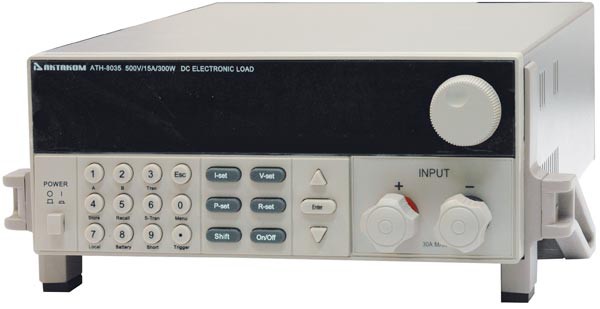

АТН-8035 Электронная программируемая нагрузка
Электронная программируемая нагрузка предназначена для работы в качестве нагрузки при испытании, настройке и регулировки блоков питания, усилителей, звуковоспроизводящей аппаратуры и других радиотехнических устройств с напряжением питания до 500 В, током нагрузки до 15 А, потребляемая мощность до 300 Вт.
Возможности и преимущества:
- VFD-дисплей
- Высокое разрешение 1 мВ/0,1 мА
- Режимы работы нагрузки: стабилизация напряжения на нагрузке, стабилизация тока нагрузки, стабилизация сопротивления нагрузки
- Дискретная установка входных параметров (непосредственным набором на клавиатуре или в пошаговом режиме)
- Дискретность установки параметров нагрузки 1 мВ/0,1 мА/0,001 Ом
- Установка ограничений по мощности
- RS-232
Технические характеристики:
|
ВЫХОДНЫЕ ПАРАМЕТРЫ
|
Напряжение на нагрузке
|
0...500 В
|
|
Ток в нагрузке
|
1 мА...15 А
|
|
Потребляемая мощность
|
300 Вт
|
|
СТАБИЛИЗАЦИЯ НАПРЯЖЕНИЯ
|
Диапазон установки
|
0,1...18 В/0,1...50 В
|
|
Погрешность установки
|
±(0,05%+0,025% от полн. шкалы)
|
|
Дискретность установки
|
1мВ/10 мВ
|
|
СТАБИЛИЗАЦИЯ ТОКА
|
Диапазон установки
|
0...3 А/0...15 А
|
|
Погрешность установки
|
±(0,1%+0,1% от полн. шкалы)
|
|
Дискретность установки
|
0,1 мА/1 мА
|
|
СТАБИЛИЗАЦИЯ СОПРОТИВЛЕНИЯ
|
Диапазон установки
|
0,1...10 Ом/10...99 Ом/100...999 Ом/1...4 кОм
|
|
Погрешность установки
|
±(1%+0,8% от полн. шкалы)
|
|
Дискретность установки
|
0,001 Ом/0,01 Ом/0,1 Ом/1 Ом
|
|
ОГРАНИЧЕНИЕ ПО МОЩНОСТИ
|
Диапазон установки
|
0...100 Вт/100...300 Вт
|
|
Погрешность установки
|
±(1%+0,8% от полн. шкалы)
|
|
Дискретность установки
|
1 мВт/10 мВт
|
|
ИЗМЕРЕНИЕ НАПРЯЖЕНИЯ
|
Диапазон установки
|
0...18 В/0...500 В
|
|
Погрешность установки
|
±(0,02%+0,025% от полн. шкалы)
|
|
ИЗМЕРЕНИЕ ТОКА
|
Диапазон установки
|
0...18 А/0...500 А
|
|
Погрешность установки
|
±(0,2%+0,5% от полн. шкалы)
|
|
ИЗМЕРЕНИЕ МОЩНОСТИ
|
Диапазон установки
|
0...100 Вт/100...300 Вт
|
|
Погрешность установки
|
±(1%+0,1% от полн. шкалы)
|
|
ТЕСТИРОВАНИЕ БАТАРЕЙ
|
Входное напряжение
|
0,8...120 В
|
|
Макс. измеряемая емкость
|
999 АЧ
|
|
Разрешение
|
10 мА
|
|
Таймер
|
1...60000 с
|
|
Питание
|
110 В/220 В
|
Физические характеристики:
Габаритные размеры, мм 254х214х88
Масса, кг 13
