- Производитель GW Instek
- Производство: Тайвань

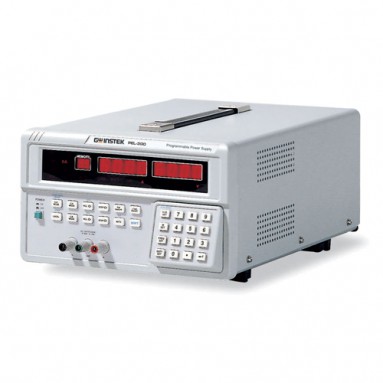

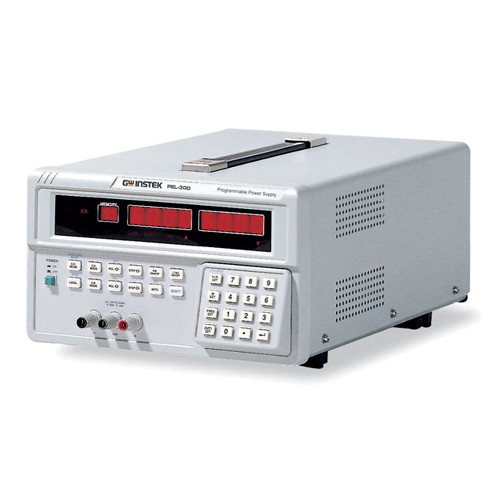

Нагрузка электронная программируемая PEL-300
Назначение:
Программируемая электронная нагрузка предназначена для работы в качестве нагрузки при испытании, настройке и регулировке блоков питания, усилителей, звуковоспроизводящей аппаратуры и других радиотехнических устройств с напряжением питания до 60 В, током нагрузки до 60 А, потребляемой мощностью до 300 Вт. Электронная нагрузка обеспечивает испытание в различных статических и динамических режимах работы (контроль напряжения, тока, имитация нагрузочного сопротивления).
Краткие характеристики:
- Режимы работы нагрузки: стабилизация напряжения на нагрузке, стабилизация тока нагрузки, стабилизация сопротивления нагрузки
- Характер нагрузки: статическая, динамическая
- Входные параметры нагрузки: напряжение 3 В ... 60 В, ток 6 мА ... 60 А, мощность 1 Вт ... 300 Вт
- Дискретная установка входных параметров (непосредственным набором на клавиатуре или в пошаговом режиме)
- Дискретность установки параметров нагрузки 20 мВ / 0,2 мА / 0,33 мОм
- Встроенный генератор переходных процессов (1 Гц … 1 кГц)
- Установка ограничения по мощности
- Запись/считывание до 100 установленных профилей
- Самодиагностика и встроенная программа калибровки
- Современный дизайн
Технические данные:
|
Характеристики
|
Параметры
|
Значения
|
|
Входные параметры
|
Напряжение на нагрузке
|
3В…60В
|
|
Ток в нагрузке
|
6мА…60А (!!!Время непрерывной работы прибора в диапазоне токов 6,0 - 60,0 А - не более 2-х часов.)
|
|
Потребляемая мощность
|
1 Вт...300 Вт
|
|
Минимальное рабочее напряжение
|
3 В
|
|
Стабилизация напряжения
|
Диапазон установки
|
3 В...60 В
|
|
Погрешность установки
|
±(0,1% + 40 мВ)
|
|
Дискретность установки
|
20 мВ
|
|
Шаг установки
|
20 мВ.,.6 В
|
|
Стабилизация тока, динамический режим
|
Диапазон частот
|
1 Гц...1 кГц (±5%)
|
|
Дискретность установки
|
0,05 Гц (до 10 Гц) / 0,5 Гц (10 Гц. ..100 Гц) / 5 Гц (> 100 Гц)
|
|
Коэффициент заполнения импульсов
|
10%.. .90% (±10%)
|
|
Дискретность установки
|
1%
|
|
Стабилизация тока, статический режим
|
Диапазон частот
|
6 мА...60 А
|
|
Погрешность установки
|
±(0,1% + 1 мА) до 0,6 А / ±(0,1% + 10 мА) при 0,6 А...6 А/ ±(0,1% + 100 мА) свыше 6 А
|
|
Дискретность установки
|
0,2 мА (до 0,6 А) / 2 мА (0,6 А.. .6 А) / 20 мА (> 6 А)
|
|
Шаг установки
|
0,2 мА.. .6 А (до 0,6 А) / 2 мА.. .6 А (0,6 А.. .6 А) / 20 мА.. .6 А (> 6 А)
|
|
Стабилизация сопротивления
|
Диапазон установки
|
50 мОм…1 кОм
|
|
Погрешность установки
|
±(5% + 1 мОм) до 10 Ом / ±(5% + 100 мОм) при 10 Ом... 100 Ом / ±(5% + 1 Ом) свыше 100 Ом
|
|
Дискретность установки
|
0,33 мОм (до 1 Ом) / 3,3 мОм (1 Ом…10 Ом) / 33 мОм (10 Ом...100 Ом) / 330 мОм (> 100 Ом)
|
|
Шаг установки
|
0,33 мОм...1 Ом (до 1 Ом) / 3,3 мОм...Ю Ом (1 Ом...10 Ом) / 33 мОм...Ю0 Ом (10 Ом...100 Ом) / 330 мОм...Ю0 Ом (> 100 Ом)
|
|
Ограничение по мощности
|
Диапазон установки
|
1 Вт...300 Вт
|
|
Погрешность установки
|
±(2,0% + 4 Вт)
|
|
Дискретность установки
|
0,1 Вт
|
|
Память
|
Функции
|
Запись / считывание установленных профилей
|
|
Объем
|
99 ячеек
|
|
Таймер
|
Функции
|
Задание времени циклического режима работы
|
|
Диапазон установки
|
1 с…999 мин. 59 с
|
|
Дискретность установки
|
1 с
|
|
Общие данные
|
Напряжение питания
|
100 В / 120 В / 220 В / 240 В ±10%, 50 / 60 Гц
|
Физические Характеристики:
Габаритные размеры, мм: 255 × 145 × 346
Масса, кг: 9
