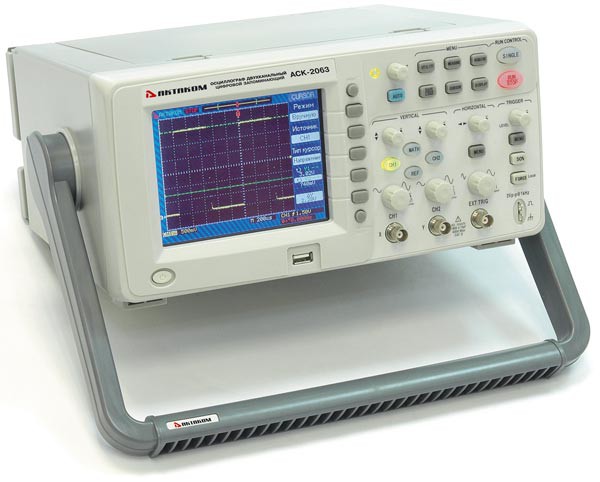

Осциллограф АСК-2063

Общие данные

Количество каналов

2

Полоса пропускания

60 МГц

Максимальная частота дискретизации в режиме реального времени

400 Мвыб/сек.

Частота дискретизации в эквивалентном режиме

40 Гвыб/сек.

Объем памяти

4 К на канал

Вертикальное разрешение

8 бит

Коэффициент вертикального отклонения

2 мВ/дел...5 В/дел, погрешность: ±3%

Время нарастания

5,83 нс

Входной импеданс

1 MОм ±2% 19 пФ ±3 пФ

Максимальное входное напряжение

400 В пик-пик

Коэффициент развертки

2,5 нс/дел…50 с/дел с шагом 1-2-5, погрешность: ±0,01%

Источник запуска

канал 1, канал 2, AC, внешний, внешний/5, поочередный

Тип входов

AC, DC, ФВЧ, ФНЧ

Тип запуска

фронт, импульс, видео с выбором строки (PAL, SECAM, NTSC)

Дисплей

5,7 дюймов, разрешение 320 x 240 точек, цветной

Интерфейс

USB-host, USB-device ; опционально: RS232C, GPIB, PASS/FAIL

Автоматические измерения

12 по напряжению, 16 во временной области

Хранение

10 осциллограмм, 10 установок, маска Pass/Fail

Дополнительно

курсорные измерения

функция усреднения (2..256)

пиковый детектор

автоматический покадровый регистратор

быстрое преобразование Фурье

режимы растяжки, X-Y, самописец

встроенный частотомер (5 разрядов)

сохранение на USB-устройство

отсек для хранения аксессуаров

русскоязычное меню

Ограничение полосы

20 МГц

Цифровые фильтры

НЧ, ВЧ, полосовой, режективный

Интерполяция

Sin(x)/x, линейная

Питание

99 В / 242 В (±10%)

Потребляемая мощность

50 Вт
