- Производитель Актаком
- Производство: Россия

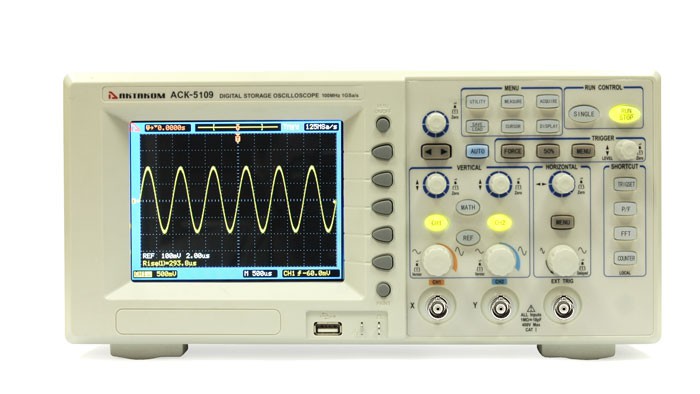

Осциллограф АСК-5109
Особенности осциллографа ACK-5109
- автоматические измерения: 12 по напряжению, 16 во временной области
- курсорные измерения: ручные, слежение, авто
- хранение: 10 осциллограмм, 10 установок, маска Pass/Fail
- ограничение полосы: 20 МГц
- функция усреднения (2..256)
- пиковый детектор
- автоматический покадровый регистратор цифровые фильтры: НЧ, ВЧ, полосовой, режективный
- интерполяция: Sin(x)/x, линейная
- математические операции: сложение, вычитание, умножение
- быстрое преобразование Фурье (5 окон), 1024 точек
- регулируемый гистерезис уровня запуска
- режимы растяжки, X-Y, самописец
- встроенный 5-разрядный частотомер с запуском с передней панели
- защита от несанкционированного доступа с паролем
- тестирование в пределах ("годен-негоден"). Модуль Pass/Fail встроенный!!!
- сохранение на USB-устройство
- русскоязычное меню.
Технические характеристики
|
Общие данные
|
|
|
Число каналов
|
2 канала + внешний запуск
|
|
Полоса пропускания
|
100 МГц
|
|
Максимальная частота дискретизации в режиме реального времени
|
1 Гвыб/сек
|
|
Частота дискретизации в эквивалентном режиме
|
50 Гвыб/сек
|
|
Объем памяти
|
максимальная - до 2,4 М точек (1,2М точек на канал)
|
|
Вертикальное разрешение
|
8 бит
|
|
Коэффициент вертикального отклонения
|
2 мВ/дел...10 В/дел, погрешность: ±3%
|
|
Время нарастания
|
3,5 нс
|
|
Входной импеданс
|
1 MОм ±2% 18 пФ ±3 пФ
|
|
Максимальное входное напряжение
|
400 В пик-пик
|
|
Коэффициент развертки
|
2 нс/дел…50 с/дел с шагом 1-2-5, погрешность: ±0,01%
|
|
Источник запуска
|
канал 1, канал 2, AC, внешний, внешний/5, по сети, поочередный
|
|
Тип входов
|
AC, DC, ФВЧ, ФНЧ
|
|
Тип запуска
|
фронт, импульс, видео с выбором строки (PAL, SECAM, NTSC)
|
|
Дисплей
|
5,6 дюймов, разрешение 320x234 точек, цветной TFT
|
|
Интерфейс
|
USB-host, USB-device, PASS/FAIL, RS232C , LAN
|
|
Питание
|
99 В / 242 В (±10%)
|
|
Потребляемая мощность
|
50 Вт
|
Габариты и масса
Размеры, мм 320 х 156,5 х 123
Масса , кг 2,5
