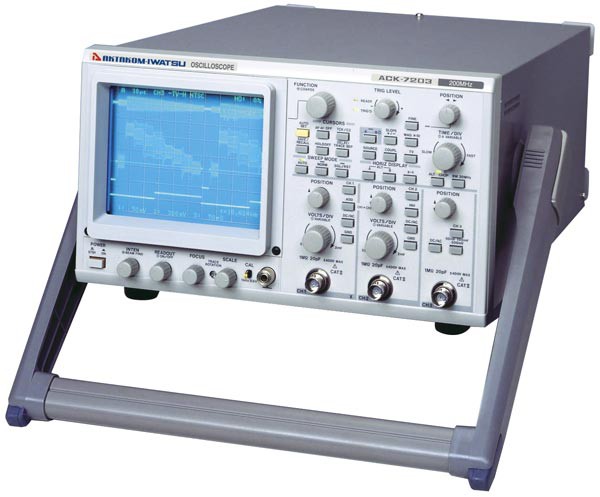

Электронно-лучевая трубка
|
Форма
|
6-дюймовая, прямоугольная с подсветкой шкалы
|
|
Рабочая область
|
8x10 дел (1 дел = 10 мм)
|
|
Ускоряющее напряжение
|
Прибл. 20 кВ
|
|
Вертикальная система отклонения луча (ось Y)
|
Вертикальный режим
|
CH1, CH2, CH3, ADD (CH1 + CH2) ALT, CHOP (555 кГц ±1%)
|
|
CH1, CH2:Чувствительность
|
2 мВ/дел...5 В/дел (с шагом 1-2-5)
|
|
Плавная настройка
|
2 мВ/дел...12.5 В/дел. плавная регулировка
|
|
Точность
|
±2%
|
|
Полоса пропускания (-3 дБ)
|
0...200 МГц
0...50 МГц при 2 мВ/дел
|
|
Режимы входа
|
AC (закрытый), DC (открытый), GND (заземл.)
|
|
Вх. импеданс
|
1 МОм ±1.5% 16 пФ ±2 пФ
|
|
Макс. входное напряжение
|
±400 В (DC + AC от пика до пика)
|
|
Автоопознование пробников
|
1:1, 10:1, 100:1 (для опциональных пробников с функцией считывания коэф. деления)
|
|
CH3:Чувствительность
|
50 мВ/дел, 100 мВ/дел, 500 мВ/дел
|
|
Точность
|
3%
|
|
Полоса пропускания (-3 дБ)
|
0...200 МГц
|
|
Режимы входа
|
AC, DC
|
|
Вх. импеданс
|
1 МОм ±1.5% 20 пФ ±3 пФ
|
|
Макс. входное напряжение
|
±400 В (DC + AC от пика до пика)
|
|
Автоопознование пробников
|
1:1, 10:1, 100:1
|
|
Синхронизация:
|
|
A-синхронизация
|
Режимы запуска
|
ФРОНТ, TV
|
|
Источник
|
CH1, CH2, CH3, Сеть
|
|
Режимы входов запуска
|
AC, DC, ВЧ-фильтр, НЧ-фильтр
|
|
Наклон
|
+, –
|
|
Чувствительность
|
0.4 дел (при 0...10 МГц)
1.0 дел (при 10...100 МГц)
1.5 дел (при 100...200 МГц)
|
|
B-синхронизация
|
Режимы запуска
|
CH1, CH2, CH3
|
|
Источник
|
AC, DC, ФНЧ, ФВЧ
|
|
Наклон
|
+, –
|
|
Чувствительность
|
0.4 дел (при 0...10 МГц)
1.0 дел (при 10...100 МГц)
1.5 дел (при 100...200 МГц)
|
|
ТВ-синхронизация
|
Стандарты
|
NTSC, PAL (SECAM), HDTV
|
|
Режимы
|
TV-V (ЧЕТН, НЕЧЕТНЫЕ,ОБА), TV-H
|
|
Автоустановка
|
Входные каналы
|
CH1, CH2
|
|
Частотный диапазон
|
50 Гц...100 МГц
|
|
Горизонтальная отклоняющая система (ось Х)
|
Отображение (гориз.)
|
A, ALT, B, X-Y
|
|
Развертка А
|
Режим развертки
|
АВТО, Нормальная, Одиночная
|
|
Скорость развертки
|
10 нс/дел...500 мс/дел (с шагом 1-2-5)
|
|
Макс. скорость развертки
|
1 нс/дел
|
|
Время удержания
|
Варьируемое
|
|
Развертка B
|
Скорость развертки
|
10 нс/дел...500 мс/дел (с шагом 1-2-5)
|
|
Макс. скорость развертки
|
1 нс/дел
|
|
Режим X-Y
|
ось X
|
CH1
|
|
Чувствительность
|
Такая же, как CH1
|
|
Точность
|
±3%
|
|
Частотная полоса
|
0...2 МГц (–3 дБ)
|
|
ось Y
|
CH1, CH2, CH3, ADD
|
|
Разность фаз
|
до 3° (0...200 кГц)
|
|
Калибровочный сигнал
|
Форма
|
Меандр
|
|
Частота
|
1 кГц, ±0.1%
|
|
Скважность
|
49%...51%
|
|
Вых. напряжение
|
0.6 В, ±1%
|
|
Курсорные измерения
|
Параметры
|
Курсорные измерения
Параметры разница по времени (Dt), по напряжению (DV)
|
|
Частотомер
|
Разрядность
|
5-разрядов (источник - A запуск
|
|
Точность
|
±0.01%
|
|
Диапазон частот
|
2 Гц...100 МГц
|
|
Сохранение/вызов
|
Количество установок
|
Макс. 32
|
|
Время хранения
|
Прибл. 30000 ч (при 25 °C)
|
|
Питание
|
Напряжение
|
AC 100...240 В
|
|
Частота
|
50...400 Гц
|
|
Потребляемая мощность
|
Макс. 110 ВА
|
|
Условия эксплуатации/хранения
|
Температура, при которой гарантируются параметры
|
+10...+35 °C
|
|
Предельный температурный диапазон эксплуатации
|
0...+40 °C
|
|
Макс. влажность
|
90% (0...40 °C)
|
|
Температура хранения
|
–20...+40 °C
|
|
Влажность при хранении
|
80% (–20...+40 °C)
|
