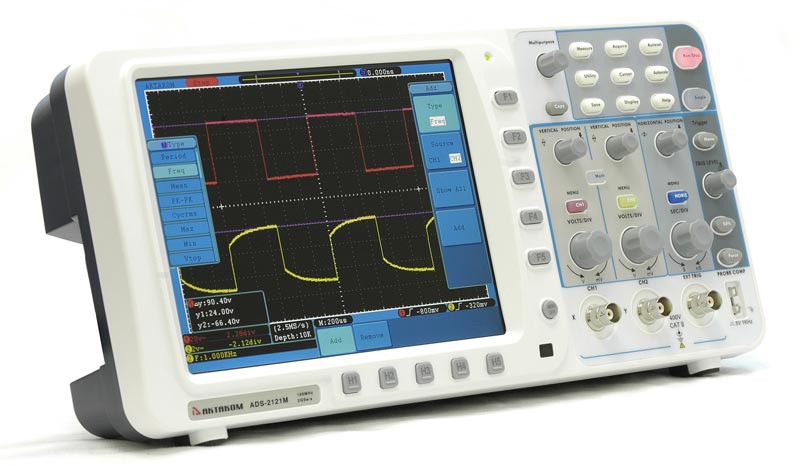

Полоса пропускания
|
100 MГц
|
|
Количество каналов
|
2 + внешний запуск
|
|
Регистрация
|
Режим
|
Обычный, пиковый детектор, усреднение
|
|
Макс.дискретизация (реальное время)
|
2 Гвыб/сек (1 Гвыб/сек - 2 канала)
|
|
Вход
|
Связь по входу
|
открытый, закрытый, земля
|
|
Входной импеданс
|
1 MΩ±2% в параллель 10пФ±5пФ
|
|
Учет ослабления пробников
|
1X，10X，100X，1000X
|
|
Максимальное входное напряжение
|
400 Вп-п (DC + AC пик-пик)
|
|
Ограничение полосы пропускания
|
20 МГц, полный диапазон
|
|
Изолированность каналов
|
50 Гц: 100 : 1
10 МГц: 40 : 1
|
|
Задержка между каналами
|
150 пс
|
|
Параметры
горизонтальной системы
|
Диапазон частоты выборки
|
0.5 Выб/сек ~ 2 Гвыб/сек (один канал), 0.5 Выб/сек ~ 1 Гвыб/сек (два канала)
|
|
Интерполяция
|
(sin x)/x
|
|
Глубина записи
|
10 M точек на каждый каналl
|
|
Коэффициент развертки
|
1 нс/дел ~ 100 с/дел, с шагом 1~2~5
|
|
Погрешность времени выборки и времени задержки
|
±100 ppm
|
|
Погрешность измерения интервалов
|
однократный сигнал: ±(время выборки + 100ppm × измеренное значение + 0.6нс)
усреднение >16: ±(время выборки + 100ppm × измеренное значение + 0.4нс)
|
|
Параметры вертикальной системы
|
АЦП
|
8 бит
|
|
Вертикальное отклонение
|
2 мВ/дел ~ 10 В/дел
|
|
Диапазон смещения
|
±1 В (2 мВ ~ 50 мВ),
±10 В (100 мВ ~ 1 В),
±100 В (2 В ~ 10 В )
|
|
Полоса пропускания для аналогового периодического сигнала
|
100 МГц
|
|
Полоса пропускания для однократного сигнала
|
Полный диапазон
|
|
Низкочастотный предел
|
≥5 Гц ( на входе, закрытый вход, -3dB)
|
|
Время нарастания
|
≤3.5 нс (типичное)
|
|
Погрешность коэф.усиления
|
±3%
|
|
Погрешность коэф.усиления (усреднения)
|
Усреднение по 16 регистрациям:
±(3% + 0.05 дел)
|
|
Измерения
|
Курсорные
|
ΔV и ΔT между курсорами
|
|
Автоматические
|
Vpp, Vmax, Vmin, Vtop, Vbase, Vamp, Vavg, Vrms, Overshoot, Preshoot, Freq, Period, Rise Time, Fall Time, DelayA→B, DelayA→B¯, +Width, -Width, +Duty, -Duty
|
|
Математические операции
|
сложение, вычитание, умножение, деление, БПФ
|
|
Сохранение во внутреннюю память
|
15 осциллограмм
|
|
Фигуры Лиссажу
|
Диапазон Полный
Сдвиг фаз ±3 градуса
|
|
Частота ( типичное)
|
1 кГц прямоугольного сигнала
|
|
Система запуска
|
Диапазон уровня запуска
|
Внутренний (±6 делений от центра экрана)
EXT (±600 мВ)
EXT/5 (±3 В)
|
|
Погрешность уровня запуска (типичная)
|
Внутренний (±0.3 деления)
EXT ±(40 мВ + 6% от утановл. значения)
EXT/5 ±(200mV +6% от утановл. значения)
|
|
Блокировка уровня запуска
|
100 нс ~ 10 с
|
|
Автоматческая установка уровня 50% (типичное)
|
Входной сигнал ≥50 Гц
|
|
Общие данные
|
Дисплей
|
Тип дисплея диагональ 8” , ЖК, TFT матрица
Разрешение дисплея 800 (по горизонтали) × 600 (по вертикали) точек
Количество цветов 65536 цветов
|
|
Выход для компенсации пробника
|
Выходное напряжение (типичное) амплитуда 5 В на нагрузке больше 1MΩ.
Частота (типичное) Меандр 1 кГц
|
|
Интерфейс
|
USB
Встроенный модуль
|
|
Потребляемая мощность
|
<18 Вт
|
|
Напряжение
|
100 ~ 240 Вэфф. AC, 50/60 Гц, CAT II
|
|
Предохранитель
|
1 A, T тип, 250 В
|
