- Гарантия 3 года
- Производитель АКИП
- Производство: Китай

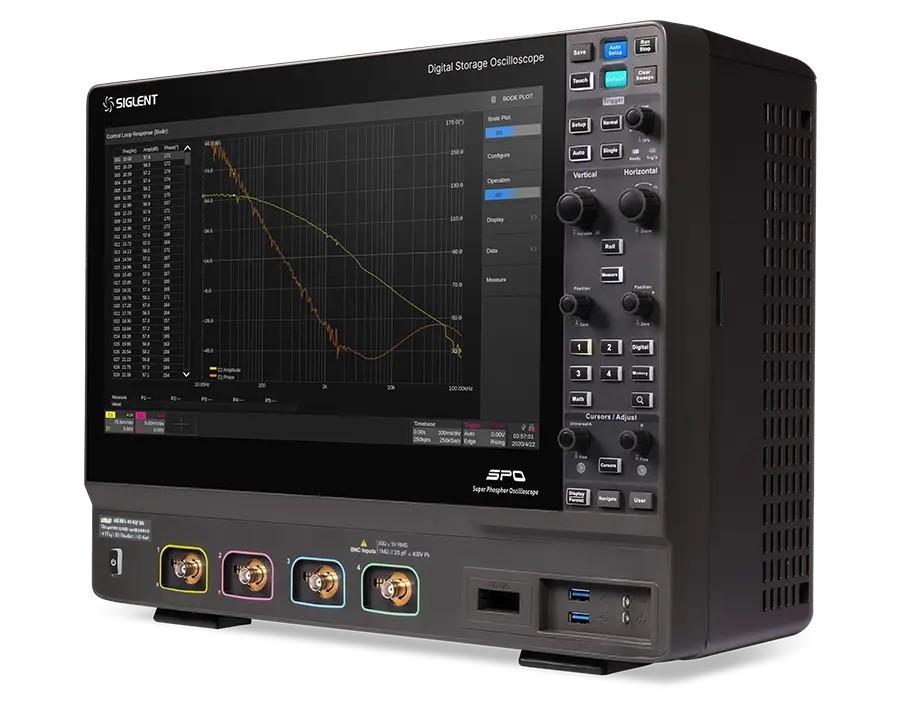

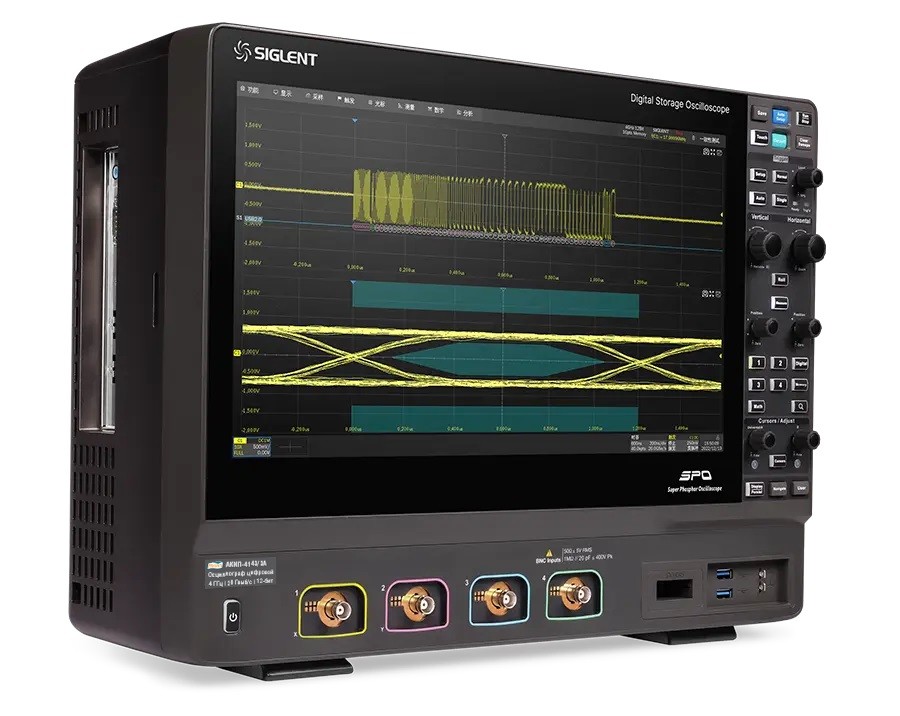

Особенности Осциллографа цифрового АКИП-4143/1А:
- Количество каналов: 4
- Полоса пропускания: 2 ГГц
- Разрядность АЦП: 12 бит
- Максимальная частота дискретизации 20 ГГц (10 ГГц/канал)
- Максимальный объем памяти 500 МБ/канал (1 ГБ опционально)
- Режимы сбора данных: выборка, пиковый детектор (100 пс), усреднение (4 /…/ 8192)
- 256 уровней интенсивности свечения луча (яркостная или цветовая градация частоты разверток в зависимости от частоты их повторения)
- Интерполяция: Sin X/х, линейная
- Более 50 видов автоматических измерений параметров, курсорные измерения
- Скорость обновления экрана: 1 000 000 осц./с
- Режим сегментированной памяти: до 124 000 сегментов, минимальное межсегментное время (≤ 0,9 мкс)
- Возможность выбора приоритета настроек: фиксированная память или фиксированная частота дискретизации
- Режим HISTORY – запись и обратное воспроизведение осциллограмм (прокрутка во времени назад) для обнаружения предыдущих аномалий
- Режим «Поисковая машина/ Search» для поиска событий по условиям заданным пользователем
- Программные измерительные функции вольтметра и частотомера по аналоговым каналам
- Встроенный частотомер: 7 разрядов
- Амплитудно-частотный анализ: построение диаграмм Боде (требуется генератор сигналов)
- Функции математики: сложение, вычитание, умножение, деление, дифференцирование (d/dt), интегрирование (∫dt) , извлечение кв. корня (√)
- Частотный анализ (БПФ), 32 М точек.
- Режимы растяжки окна, самописец и XY
- Декодирование сигналов: стандартно - I2C, SPI, UART/RS232, CAN, LIN; опция - CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT, Manchester (только декодирование), USB 2.0 (только декодирование)
- Программная опция измерения мощности и показателей качества электроэнергии (ПКЭ)
- Программная опция построения глазковых диаграмм и анализ джиттера
- Анализ смешанных сигналов: 16 кан. логический анализатор (опция)
- Функциональный генератор до 50 МГц - стандартные формы сигналов и формирование сигналов произвольной формы (опция)
- Интерфейсы: USB TMC (host/device), LAN
- Видео выход (HDMI)
- Дистанционное управление: команды SCPI на базе USB-TMC, LAN (VXI11/Socket/Telnet, встроенный web server)
- Большой емкостный сенсорный экран с поддержкой Multi-touch, диагональ 39,62 см, разрешение 1920 x 1080
| Характеристики |
Значения |
| Тип осциллографа |
Цифровой |
| Число каналов |
4 |
| Полоса пропускания |
2 ГГц |
| Максимальная частота дискретизации |
10 ГГц (20 ГГц в режиме объединения) |
| Максимальный объем памяти |
500 МБ (опция - 1 ГБ) |
| АЦП (бит) |
12 бит |
| Сопротивление входа |
50 Ом, 1 МОм |
| Логические каналы |
16 (опция) |
| Интерфейс |
USB, LAN |
| Дисплей |
TFT емкостный сенсорный, диагональ 39,62 см, разрешение 1920х1080 |
| Габаритные размеры (ШхВхГ) |
444,5 х 344 х 176,4 мм |
| Масса (кг) |
10,56 |
1. Осциллограф цифровой АКИП-4143/1А - 1 шт.
