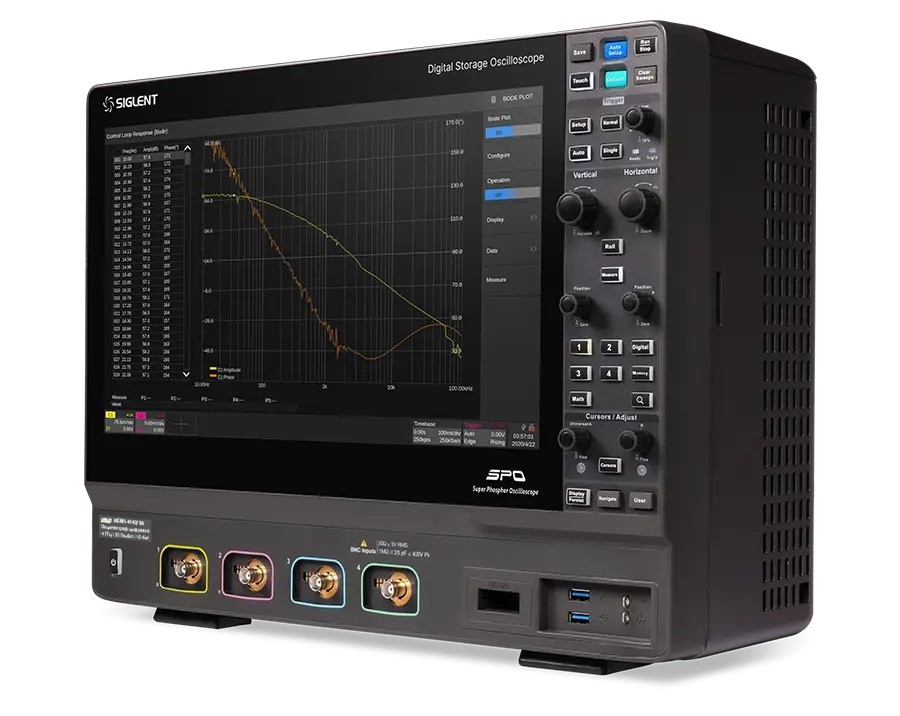

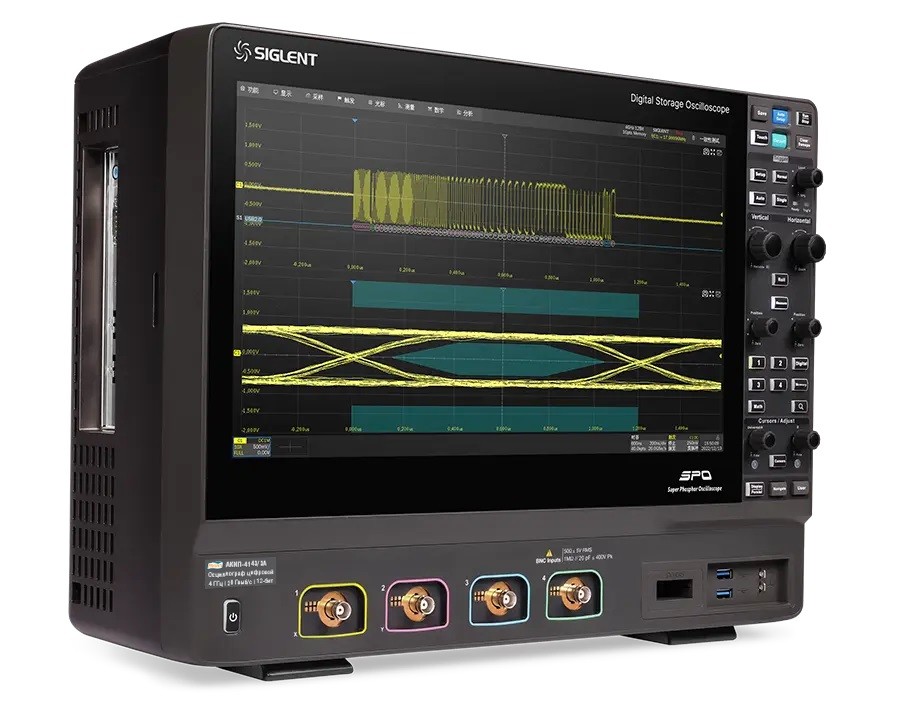

Осциллограф цифровой АКИП-4143/2А

Особенности Осциллографа цифрового АКИП-4143/2А:

• Количество каналов: 4
• Полоса пропускания: 3 ГГц
• Разрядность АЦП: 12 бит
• Максимальная частота дискретизации 20 ГГц (10 ГГц/канал)
• Максимальный объем памяти 500 МБ/канал (1 ГБ опционально)
• Режимы сбора данных: выборка, пиковый детектор (100 пс), усреднение (4 /…/ 8192)
• 256 уровней интенсивности свечения луча (яркостная или цветовая градация частоты разверток в зависимости от частоты их повторения)
• Интерполяция: Sin X/х, линейная
• Более 50 видов автоматических измерений параметров, курсорные измерения
• Скорость обновления экрана: 1 000 000 осц./с
• Режим сегментированной памяти: до 124 000 сегментов, минимальное межсегментное время (≤ 0,9 мкс)
• Возможность выбора приоритета настроек: фиксированная память или фиксированная частота дискретизации
• Режим HISTORY – запись и обратное воспроизведение осциллограмм (прокрутка во времени назад) для обнаружения предыдущих аномалий
• Режим «Поисковая машина/ Search» для поиска событий по условиям заданным пользователем
• Программные измерительные функции вольтметра и частотомера по аналоговым каналам
• Встроенный частотомер: 7 разрядов
• Амплитудно-частотный анализ: построение диаграмм Боде (требуется генератор сигналов)
• Функции математики: сложение, вычитание, умножение, деление, дифференцирование (d/dt), интегрирование (∫dt) , извлечение кв. корня (√)
• Частотный анализ (БПФ), 32 М точек.
• Режимы растяжки окна, самописец и XY
• Декодирование сигналов: стандартно - I2C, SPI, UART/RS232, CAN, LIN; опция - CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT, Manchester (только декодирование), USB 2.0 (только декодирование)
• Программная опция измерения мощности и показателей качества электроэнергии (ПКЭ)
• Программная опция построения глазковых диаграмм и анализ джиттера
• Анализ смешанных сигналов: 16 кан. логический анализатор (опция)
• Функциональный генератор до 50 МГц - стандартные формы сигналов и формирование сигналов произвольной формы (опция)
• Интерфейсы: USB TMC (host/device), LAN
• Видео выход (HDMI)
• Дистанционное управление: команды SCPI на базе USB-TMC, LAN (VXI11/Socket/Telnet, встроенный web server)
• Большой емкостный сенсорный экран с поддержкой Multi-touch, диагональ 39,62 см, разрешение 1920 x 1080
