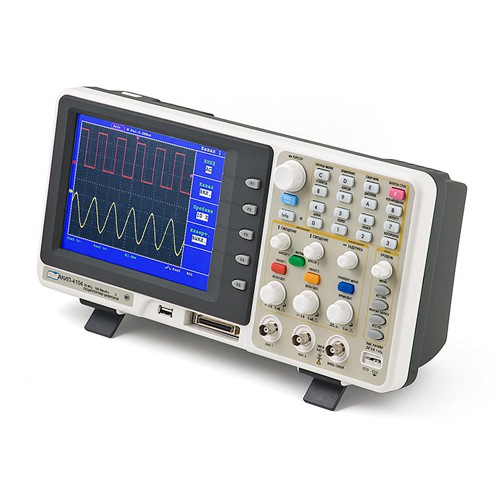

Сбор информации: аналоговые каналы
|
|
|
Частота дискретизации
|
100 МГц на канал
|
|
Длина памяти
|
5 кб на канал
|
|
Вертикальное разрешение
|
8 бит
|
|
Сбор информации: цифровые каналы
|
|
|
Частота дискретизации
|
100 МГц
|
|
Длина памяти
|
4 Мб на канал
|
|
Вертикальный канал: аналоговые каналы
|
|
|
Число каналов
|
2 канала
|
|
Полоса пропускания
|
25 МГц
|
|
Время нарастания
|
14 нс
|
|
Коэффициент отклонения
|
5 мВ/дел – 5 В/дел
|
|
Максимальное напряжение
|
300 В (DC+AC пик-пик с пробником 10:1)
|
|
Входное сопротивление
|
1 МОм//20 пФ
|
|
Погрешность по постоянному уровню
|
± 5%
|
|
Погрешность усреднения
|
Усреднение >16: (5% от уровня + 0,05 деления) для ΔV
|
|
Вертикальный канал: цифровые каналы
|
|
|
Число каналов
|
16
|
|
Полоса пропускания
|
33 МГц
|
|
Погрешность установки порога
|
±(0,1 В + 3% от уровня)
|
|
Входное напряжение
|
0-5В
|
|
Входной импеданс
|
1 МОм
|
|
Канал горизонтального отклонения
|
|
|
Коэф. развертки (Кразв.)
|
5 нс/дел - 50 с/дел
|
|
Шаг коэффициента развертки
|
1 - 2,5 - 5
|
|
Погрешность коэффициента развертки
|
±0,01%
|
|
Задержка
|
Предзапуск, 1 экран, послезапуск
|
|
Режимы развертки
|
Основная, задержанная, прокрутка, X-Y
|
|
Синхронизация
|
|
|
Источники синхросигнала
|
Канал 1, канал 2, сеть, внешний, цифровые каналы
|
|
Режимы запуска развертки
|
Автоколебательный, ждущий, однократный, автоуровень, ТВ (NTSC, PAL, SECAM), по шине, по шаблону, по длительности, по последовательности
|
|
Фильтры синхронизации
|
Связь по перемен. или пост. току, ФНЧ, ФВЧ
|
|
Дополнительные функции
|
|
|
Интерполяция
|
Sin(x)/x
|
|
Курсорные измерения
|
По оси X и по оси Y
|
|
Автоматические измерения
|
Амплитуда, частота, период, среднее значение, RMS
|
|
Сохранение данных
|
Внутренняя память:10 настроек и 4 формы сигнала для логического анализатора, 4 осциллограммы; запись на внешний USB - носитель
|
|
Математика
|
Сумма, разность, инверсия
|
|
Общие данные
|
|
|
Напряжение питания
|
100…240 В, 50 / 60Гц ,<15 Вт
|
