АКИП-4115/3 Цифровой осциллограф

Описание в PDF

Госреестр 69417-17
Межповерочный интервал 12 месяцев
Производитель АКИП
Производство: Китай

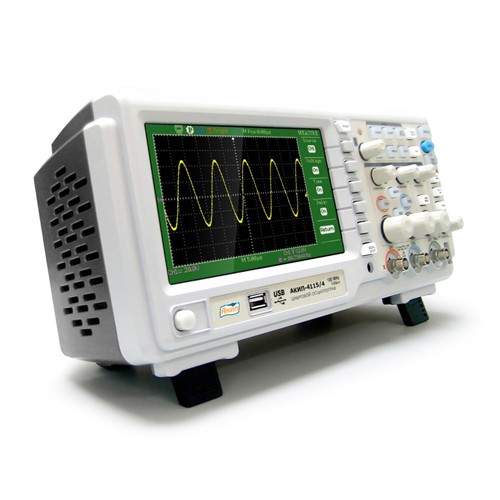

Осциллограф цифровой запоминающий АКИП-4115/3

Возможности и преимущества

Количество каналов: 2
Полоса пропускания 60 МГц
Макс. частота дискретизации 1 ГГц; эквивалентная до 50 ГГц (для периодического сигнала)
Макс. объем памяти: 2 МБ
Интерполяция: Sin X/х, линейная
5 функций математики: сложение, вычитание, умножение, деление, БПФ при длине памяти 1кБ; усреднение (4 /16…128/ 256)
Цифровые фильтры (ФВЧ, ФНЧ, полосовой, режекторный)
Автоматические (до 32-х параметров) и курсорные Δ-измерения
Режим автоизмерения задержек 2-х сигналов (фаза и время - 8 параметров)
Режимы: «покадровой» регистрации осциллограмм (запись и воспроизведение до 2500 кадров), накопление (1 с, 2 с, 5 с, беск., выкл.), пиковый детектор 10 нс
Сохранение 20 осциллограмм, 20 профилей настроек, 2 шаблонов допускового контроля, выход сигнала «Годен/негоден»
Расширенная синхронизация: фронт, длительность, ТВ, время нарастания
Большой цветной ЖК-дисплей: 8×18 дел., диагональ 17,8 см
Интерфейс: USB 2.0 для управления и записи данных (2), RS-232

Технические характеристики

Канал вертикального отклонения
Число каналов	2
Полоса пропускания (-3 дБ)	0…60 МГц
Коэффициент отклонения (К_откл)	2мВ/дел ... 10 В/дел
Погрешность установки К_откл	±3%
Время нарастания	5,8 нс
Входной импеданс	1 МОм / 17пФ
Максимальное входное напряжение	400 В пик-пик (х10); кат I
Связь по входу	Открытый, закрытый, земля
Коэффициент деления	1х, 10х, 100х, 1000х
Канал горизонтального отклонения
Коэффициент развертки (К_разв)	5 нс – 50 с/дел
Погрешность установки К_разв	0,01%
Режимы работы	основной, окно, ZOOM окна, X-Y
Аналого-цифровое преобразование
Разрешение по вертикали	8 бит
частота дискретизации	1 ГГц – 1 канал, 500 МГц – 2 канала
Экв.частота дискретиз.	50 ГГц на канал
Объем памяти на канале	Быстр.: 20 кБ (40 кб при объед. каналов) Длин.:1 МБ (2 МБ при объед. каналов)
Интерполяция	Линейная, sin x/x
Режимы сбора данных	Стандартная выборка, усреднение (4 /…/ 256), пиковый детектор 10 нс, накопление (1 с, 2 с, 5 с, бесконеч., выкл.), самописец (от 100 мс/дел)
Курсорные измерения
Функции	ΔU, ΔT, 1/ΔT
Автоматические измерения
По вертикали	пик-пик, амплитуда, максимальное, минимальное, "высокий" уровень, "низкий" уровень, среднее, среднеквадратическое, выбросы на вершине и в паузе
По горизонтали	частота, период, время нарастания и спада, +/- ширина импульса, +/- скважность, задержка
Синхронизация
Источники синхросигнала	Каналы 1, 2, внешний
Режимы запуска	автоколебательный, ждущий
Виды синхронизации	Фронт/срез, длительность, ТВ, время нарастания/спада, попеременно (ALT)
Дополнительные возможности
Интерфейс	На передней панели: USB для сохранения данных на задней панели: USB для дистанционного управления
Математика	Сложение, вычитание, умножение, деление, БПФ (на участке 1 Кб), цифровые фильтры (ФВЧ, ФНЧ, полосовой, режекторный)
Док рез.	Сохранение 20 осциллограмм, 20 профилей настроек, 2 шаблонов допуск. контроля. Регистрация в память до 2500 кадров с регулируемой скоростью записи и воспроизведения.
Общие данные
Источник питания	100…240 В (±10 %), 50 Гц
