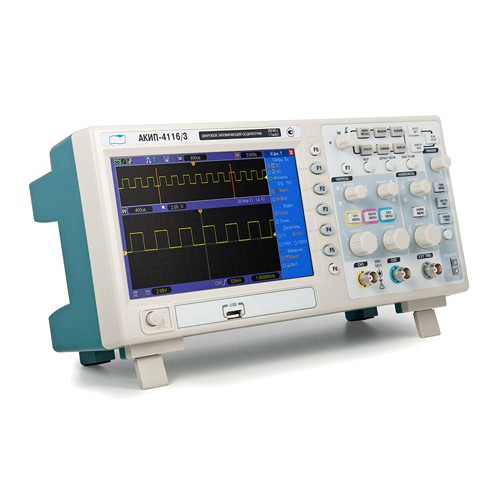

Канал вертикального отклонения
|
|
|
Число каналов
|
2
|
|
Полоса пропускания (-3 дБ)
|
0…100 МГц
|
|
Ограничение ПП
|
20 МГц
|
|
Коэффициент отклонения (Коткл)
|
2мВ/дел ... 5 В/дел
|
|
Погрешность установки Коткл
|
±3%
|
|
Время нарастания
|
3,5 нс
|
|
Входной импеданс
|
1 МОм / 14пФ
|
|
Максимальное входное напряжение
|
400 В пик-пик (х10) ; кат I
|
|
Связь по входу
|
Открытый, закрытый, земля
|
|
Коэффициент деления
|
1х, 10х, 100х, 1000х
|
|
Канал горизонтального отклонения
|
|
|
Коэффициент развертки (Кразв)
|
4нс ... 40 с/дел
|
|
Погрешность установки Кразв
|
0,01%
|
|
Режимы работы
|
основной, окно, ZOOM окна, X-Y
|
|
Синхронизация
|
|
|
Источники синхросигнала
|
Каналы 1,2, внешний
|
|
Режимы запуска развертки
|
автоколебательный, ждущий
|
|
Виды синхронизации
|
Фронт/срез, длительность, ТВ, время нарастания/спада, попеременно (Alt)
|
|
Аналого-цифровое преобразование
|
|
|
Разрешение по вертикали
|
8 бит
|
|
Макс. частота дискретизации
|
500 МГц на канал (1 ГГц при объединении)
|
|
Экв.частота дискретиз.
|
до 25 ГГц на канал (ручной выбор)
|
|
Объем памяти на канале
|
512 кБ (1 Мб при объединении каналов)
|
|
Быстрая память
|
4кБ, 40кБ
|
|
Режимы сбора данных
|
Стандартная выборка, усреднение (4 /…/ 256), пиковый детектор 10 нс, накопление (1 с, 2 с, 5 с, бесконеч., выкл.), самописец (от 100 мс/дел)
|
|
Курсорные измерения
|
|
|
Виды измерений
|
ΔU, ΔT, 1/ΔT
|
|
Режимы
|
ручной, автоизмерения, слежение (трэк)
|
|
Автоматические измерения
|
|
|
|
Частота; период; среднее; Пик-Пик; цикл СКЗ; минимум; максимум; время нарастания; время спада; длит.+; длит.-; задержка 1->2 (по фронту; по срезу); скважность (положительная, отрицательная); верхнее (нижнее, среднее) значение формы сигнала; амплитуда; отрицательный выброс; отрицательный предвыброс; среднее за период; скз за период
|
|
Дополнительные возможности
|
|
|
Интерфейс
|
На передней панели: USB для сохранения данных на задней панели: USB для дистанционного управления
|
|
Математика
|
Сложение, вычитание, умножение, деление, БПФ (на участке 1 Кб), цифровые фильтры (ФВЧ, ФНЧ, полосовой, режекторный)
|
|
Док рез.
|
Сохранение 10 профилей настроек, 10 шаблонов допуск. контроля. Регистрация в память до 1000 кадров с регулируемой скоростью записи и воспроизведения.
|
|
Общие данные
|
|
|
Напряжение питания
|
120…240 В (±10 %), 50 Гц
|
