- Производитель Актаком
- Производство: Россия

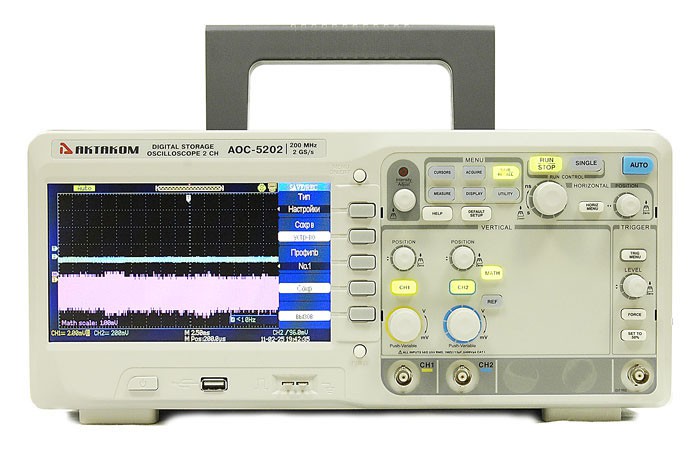

Осциллограф АОС-5202
Особенности осциллографа AОC-5202
- автоматические измерения: 32 типа. 14 по напряжению, 18 во временной и частотной областях
- курсорные измерения: ручные. слежение. авто
- хранение: 20 осциллограмм, 20 установок, 2 опорных маски
- ограничение полосы: 20 МГц
- функция усреднения (4..256)
- пиковый детектор
- автоматический покадровый регистратор: 2500 кадров
- цифровые фильтры: НЧ, ВЧ, полосовой, режективный
- интерполяция: Sin(x)/x, линейная
- математические операции: сложение, вычитание, умножение, деление
- инверсия сигнала
- быстрое преобразование Фурье (Rectangle, Blackman, Hanning, Hamming). БПФ 1024 точки.
- режимы растяжки
- режим X-Y
- самописец: 100 мс/дел...50 с/дел
- встроенный 6-разрядный частотомер
- режим послесвечения
- тестирование в пределах ("годен-негоден"). Модуль Pass/Fail встроенный!!!
- форматы сохранения: осциллограмма (DAV), данные (CSV), изображение (BMP), настройки (SET)
- сохранение на USB-устройство
- русскоязычное меню
Технические характеристики
|
Общие данные
|
|
|
Количество каналов
|
2 + внешний запуск
|
|
Полоса пропускания
|
200 МГц
|
|
Максимальная частота дискретизации в режиме реального времени
|
2 Гвыб/сек (1 Гвыб/сек на канал)
|
|
Частота дискретизации в эквивалентном режиме
|
50 Гвыб/сек
|
|
Максимальный объем памяти
|
10 К (5 К на канал)
|
|
Вертикальное разрешение
|
8 бит
|
|
Коэффициент вертикального отклонения
|
2 мВ/дел...5 В/дел, погрешность: ±3% (≥ 5 мВ/дел)
|
|
Время нарастания
|
1,8 нс
|
|
Входной импеданс
|
1 MОм ±2% || 17 пФ ±3 пФ
|
|
Максимальное входное напряжение
|
400 В пик-пик
|
|
Коэффициент развертки
|
2,5 нс/дел…50 с/дел с шагом 1-2-5
|
|
Источник запуска
|
канал 1, канал 2, AC, внешний, внешний/5
|
|
Тип входов
|
AC, DC, ФВЧ, ФНЧ
|
|
Тип запуска
|
фронт, импульс, скорость нарастания, видео с выбором строки (PAL, SECAM, NTSC), поочередный
|
|
Дисплей
|
7 дюймов, разрешение 480x234 точек, цветной TFT 64 К
|
|
Интерфейс
|
USB-host, USB-device , PASS/FAIL, LAN
|
|
Питание
|
100 В - 240 В / 45 Гц...440 Гц
|
|
Потребляемая мощность
|
50 Вт
|
Габариты и масса
Размеры, мм 336 х 118 х 152
Масса , кг 4,5
