- Госреестр 52080-12
- Межповерочный интервал 12 месяцев
- Гарантия 5 лет
- Производитель Tektronix
- Производство: США

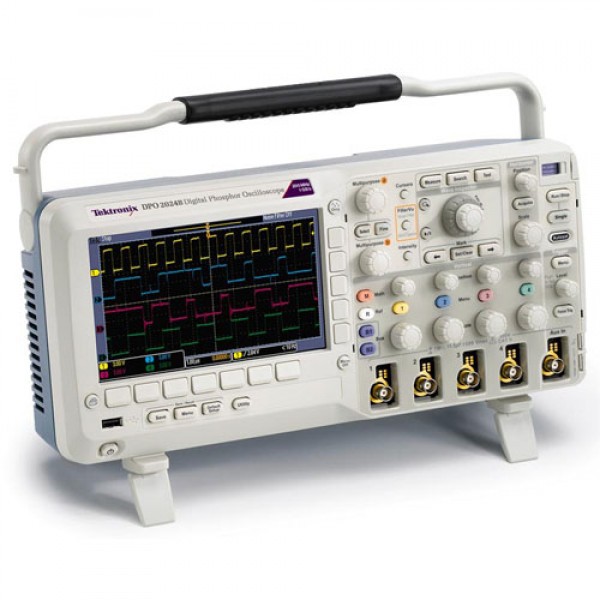

Tektronix DPO2024B осциллограф смешанных сигналов.
Tektronix DPO2024B - 4-канальный осциллограф с цифровым люминофором, 200 МГц, 1 Гвыб./с, длина записи 1 млн. точек
Возможности и преимущества Tektronix DPO2024B
Основные технические характеристики DPO2024B
- Модели с полосой пропускания 200 МГц
- Модели с 4 аналоговыми каналами
- Частота дискретизации 1 Гвыб./с по всем каналам
- Длина записи 1 млн. точек по всем каналам
- Максимальная скорости захвата сигнала 5000 осциллограмм в секунду
- Расширенный набор функций запуска
Простота в обращении
- Панель управления WaveInspector® облегчает навигацию и автоматизирует поиск данных
- Перестраиваемый НЧ фильтр FilterVu™ позволяет устранить нежелательные шумы, сохраняя возможность захвата ВЧ сигналов
- 29 автоматических измерений, включая быстрое преобразование Фурье, упрощают анализ сигналов
- Интерфейс пробников TekVPI® поддерживает активные, дифференциальные и токовые пробники с автоматическим выбором диапазона и единиц измерения
- Широкоэкранный цветной XKTFT дисплей с диагональю 7 дюймов (180 мм)
- Небольшие размеры и вес - всего 134 мм в глубину при массе 3,6 кг
- Пятилетняя гарантия
Интерфейсы DPO2024B
- Хост-порт USB 2.0 на передней панели облегчает и ускоряет сохранение данных
- Порт USB 2.0 на задней панели упрощает подключение к ПК и прямую распечатку на совместимом с PictBridge® принтере
- Опциональный сетевой порт Ethernet 10/100 и видеовыход для вывода экрана осциллографа на монитор или проектор
DPO2024B - прибор, облегчающий вашу работу
Яркий, широкоформатный дисплей
Осциллографы серии DPO2024B оборудованы широкоформатным 7-дюймовым (180 мм) ЖК TFT дисплеем, позволяющим рассмотреть мельчайшие особенности сигнала.
Специальные органы управления на передней панели
Органы управления параметрами вертикального отклонения для каждого канала упрощают работу с прибором. Вам больше не придется пользоваться одним набором регуляторов для всех четырех каналов.
Интерфейсы DPO2024B
Хост-порт USB на передней панели позволяет сохранять снимки экрана, настройки прибора и осциллограммы на внешних носителях. На задней панели расположен порт USB для дистанционного управления осциллографом с компьютера или для подключения USB клавиатуры. Порт USB можно использовать для прямой распечатки на совместимом с PictBridge® принтере. Встроенный порт Ethernet 10/100 обеспечивает подключение к сети, а опциональный видеовыход позволяет выводить изображение экрана осциллографа на
внешний монитор или проектор.
Небольшие размеры
Небольшие размеры и удобное конструктивное исполнение осциллографа серии MSO/DPO2000B позволяют легко переносить его между лабораториями, а глубина, всего 134 мм, экономит драгоценное место на рабочем столе.
Дополнительные возможности запуска и анализа сигналов последовательных шин
Опции для автоматического запуска, декодирования и поиска для последовательных шин PC, SPI, CAN, LIN и RS-232/422/485/UART
Благодаря применению системы быстрого поиска и навигации WaveInspector® и функций автоматизированного анализа сигналов последовательных и параллельных шин, осциллографы серии DPO2024B компании Tektronix предлагают расширенный набор средств, необходимых для упрощения и ускорения отладки сложных схем.
Тщательно продуманный набор функций ускоряет все этапы отладки
Осциллографы серии DPO2024B предлагают широкий набор функций, ускоряющих все этапы отладки - от быстрого обнаружения аномалии и ее захвата до поиска событий в записанных сигналах, анализа их характеристик и поведения вашего устройства.
Обнаружение
Для того чтобы устранить проблему нужно ее локализовать. Каждому инженеру-конструктору приходится тратить время на поиск проблем в разрабатываемом устройстве, что при отсутствии необходимых инструментов превращается в весьма утомительный и трудоемкий процесс.
Осциллографы серии DPO2024B предлагают полный набор функций визуализации, позволяя глубже понять истинные процессы происходящие в вашем устройстве. Возможность захвата сигналов со скоростью 5000 осциллограмм в секунду позволяет быстро заметить глитчи и другие кратковременные процессы, вскрывая истинную природу происходящих сбоев. Дисплей с цифровым люминофором показывает историю активности сигнала, окрашивая в более яркие цвета те области экрана, где сигнал появляется чаще что позволяет визуально оценивать частоту появления аномалий
Захват
Обнаружение сбоев устройства – это лишь первый шаг. Теперь нужно захватить интересующее событие и установить причину его возникновения.
В осциллографах серии DPO2024B предусмотрен полный набор режимов запуска, в том числе запуск по поврежденным импульсам, по логическим комбинациям параметров, по длительности импульса или глитча, по нарушению условий установки/удержания, по последовательным пакетам и параллельным данным, что помогает быстро обнаружить интересующее событие. Благодаря длине записи до 1 млн. точек, можно захватывать сразу несколько интересующих событий и даже тысячи последовательных пакетов, сохраняя при этом высокое разрешение, позволяющее детально рассмотреть мельчайшие подробности сигнала.
Широкие возможности осциллографов серии DPO2024B – от запуска по содержимому конкретного пакета до автоматического декодирования разных форматов данных – обеспечивают поддержку самого широкого в своем классе набора последовательных шин – I2C, SPI, CAN, LIN, RS-232/422/485/UART. Способность одновременного декодирования до двух последовательных и/или параллельных шин позволяет быстро распознавать проблемы системного уровня.
Поиск
Без соответствующих инструментов поиск интересующего события в длинной записи сигнала может оказаться весьма трудоемким процессом. Учитывая, что длина записи достигает миллиона точек, поиск события может означать пролистывание нескольких тысяч экранов осциллограмм.
Осциллографы серии DPO2024B предлагают наиболее совершенные в отрасли средства поиска и навигации, реализованные в виде инновационной панели управления Wave Inspector®. Эта панель ускоряет панорамирование и растяжение фрагментов записи. Благодаря уникальной системе с механизмом обратной связи, вы можете перемещаться из одного конца записи в другой за считанные секунды. Специальные маркеры позволяют отметить любое место, куда вы хотите вернуться в дальнейшем. Можно также выполнять автоматический поиск по заданным критериям. Wave Inspector мгновенно просматривает всю запись, включая аналоговые, цифровые и последовательные данные. По пути он автоматически отмечает все появления указанного события и позволяет быстро перемещаться между ними.
Анализ
Для того чтобы проверить соответствие технических характеристик прототипа его программной модели и убедиться в том, что он способен решать поставленные перед ним задачи, необходимо проанализировать все режимы работы прототипа. Эта задача может потребовать самых разнообразных измерений – от простой
проверки длительности фронтов и импульсов до сложного анализа ослабления мощности и исследования источников шумов.
Осциллографы серии DPO2024B предлагают всеобъемлющий набор встроенных средств анализа, включая привязанные к сигналу и экрану курсоры, 29 автоматических измерений и быстрое преобразование Фурье. Имеются также специальные программные средства анализа сигналов последовательных шин.
Технология цифрового люминофора
Технология цифрового люминофора, используемая в осциллографах серии DPO2024B, позволяет глубже понять истинные процессы, происходящие в вашем устройстве. Высокая скорость захвата – более 5000 осциллограмм в секунду – обеспечивает высокую вероятность обнаружения кратковременно возникающих проблем, достаточно распространенных в цифровых системах: поврежденных импульсов, глитчей, нарушений синхронизации и многого другого.
Осциллограммы накладываются друг на друга, причем те участки осциллограмм, которые появляются чаще, окрашиваются в более яркий цвет. За счет этого сразу выделяются часто повторяющиеся события или, в случае непериодических аномалий, редко возникающие сигналы.
Осциллографы серии DPO2024B позволяют установить бесконечное или переменное время удержания, определяющее срок, в течение которого захваченные осциллограммы сохраняются на экране. Это позволяет определить, насколько часто возникает та или иная аномалия.
