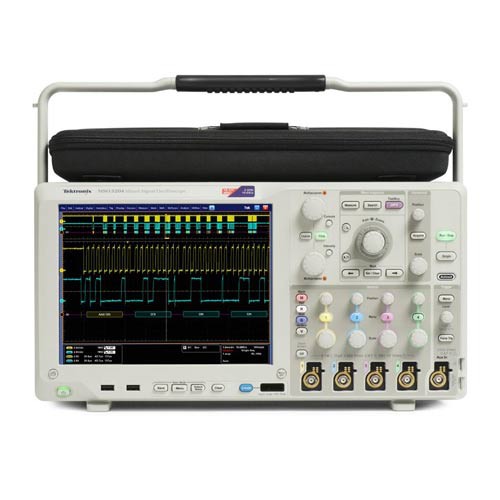

Система вертикального отклонения аналоговых каналов
|
|
Параметр
|
MSO5034
DPO5034
|
MSO5054
DPO5054
|
MSO5104
DPO5104
|
MSO5204
DPO5204
|
|
Число входных каналов
|
4
|
|
Аналоговая полоса пропускания (–3 дБ)
|
350 МГц
|
500 МГц
|
1 ГГц
|
2 ГГц
|
|
Расчетное время нарастания
|
1 нс
|
700 пс
|
350 пс
|
175 пс
|
|
Погрешность усиления постоянного напряжения
|
±1,5 %, с ухудшением на 0,1 %/°C при температуре более 30°C
|
|
Аппаратное ограничение полосы пропускания
|
1 ГГц, 500 МГц, 350 МГц,250 МГц или 20 МГц (в зависимости от модели)
|
|
Режим входа
|
Связь по постоянному току, связь по переменному току
|
|
Входное сопротивление
|
1 МОм ±1%, 50 Ом ±1%
|
|
Диапазон входной чувствительности
|
от 1 мВ/дел. до 10 В/дел. (1 МОм)
от 1 мВ/дел. до 1 В/дел. (50 Ом)
|
|
Вертикальное разрешение
|
8 бит (11 бит в режиме высокого разрешения)
|
|
Макс. входное напряжение, 1 Мом
|
300 Вср.кв. (КАТ II) с пиковыми значениями ≤ ±425 В
Для <100 мВ/дел. снижается на 20 дБ/декаду на частотах более 100 кГц до 30 Вср.кв. на частоте 1МГц, 10 дБ/декаду на частотах более 1 МГц
Для ≥100 мВ/дел. снижается на 20 дБ/декаду на частотах более 3 МГц to 30 Вср.кв. на частоте 30МГц, 10 дБ/декаду на частотах более 30 МГц
|
|
Макс. входное напряжение, 50 Ом
|
5 Вср.кв. с пиковыми значениями ≤ ±20 В
|
|
Диапазон положений осциллограмм
|
±5 делений
|
|
Задержка между любыми двумя каналами (тип.)
|
≤100 пс (50 Ом, связь по постоянному току, при одинаковой чувствительности не менее 10 мВ/дел.)
|
|
Диапазон смещения
|
|
от 1 мВ/дел до 50 мВ/дел
|
±1 В (1 МОм)
±1 В (50 Ом)
|
|
от 50,5 мВ/дел до 99,5 мВ/дел
|
±0,5 В (1 МОм)
±0,5 В (50 Ом)
|
|
от 100 мВ/дел до 500 мВ/дел
|
±10 В (1 МОм)
±10 В (50 Ом)
|
|
от 505 мВ/дел до 995 мВ/дел
|
±5 В (1 МОм)
±5 В (50 Ом)
|
|
от 1 В/дел до 5 В/дел
|
±100 В (1 МОм)
±5 В (50 Ом)
|
|
от 5,05 В/дел до 10 В/дел
|
±50 В (1 МОм)
– (50 Ом)
|
|
Погрешность смещения
|
±(0,005 х |положение – смещение| + постоянная составляющая)
Значения положения и смещение должны быть выражены в вольтах в соответствие с выбранной чувствительностью (В/дел)
|
|
Развязка между каналами (для любых двух каналов при одинаковой чувствительности) (тип.)
|
≥100:1 на частоте ≤100 МГц и ≥30:1 на частоте от 100 МГц до верхней границы полосы пропускания
|
|
Система горизонтального отклонения аналоговых каналов
|
|
Максимальная частота дискретизации (все каналы)
|
5 Гвыб./с
|
5 Гвыб./с
|
5 Гвыб./с
|
5 Гвыб./с
|
|
Максимальная частота дискретизации (1 или 2 канала)
|
-
|
-
|
10 Гвыб./с
|
10 Гвыб./с
|
|
Максимальная частота дискретизации в эквивалентном масштабе времени
|
400 Гвыб./с
|
|
Максимальная длина записи в базовом исполнении
|
12,5 млн. точек
|
12,5 млн. точек (4 канала)
25 млн. точек (1 или 2 канала)
|
|
Максимальная длина записи с опцией 2RL
|
25 млн. точек
|
25 млн. точек (4 канала)
50 млн. точек (1 или 2 канала)
|
|
Максимальная длина записи с опцией 5RL
|
50 млн. точек
|
50 млн. точек (4 канала)
125 млн. точек (1 или 2 канала)
|
|
Максимальная длина записи с опцией 10RL
|
125 млн. точек
|
125 млн. точек (4 канала)
250 млн. точек (1 или 2 канала)
|
|
Максимальная продолжительность захвата с максимальной частотой дискретизации в режиме реального времени
|
25 мс
|
|
Диапазон скорости развертки
|
от 250 пс/дел до 1000 с/дел
|
|
Разрешение по времени (в режиме ET/IT)
|
2,5 пс/дел
|
|
Диапазон задержки развертки
|
от –5 делений до 5000 с
|
|
Диапазон компенсации сдвига фаз между каналами
|
±75 нс
|
|
Джиттер запуска
|
≤10 псср.кв. для запуска по перепаду
≤100 псср.кв. для других типов запуска
|
|
Погрешность развертки
|
±5 х 10-6 в любом интервале ≥1 мс
|
