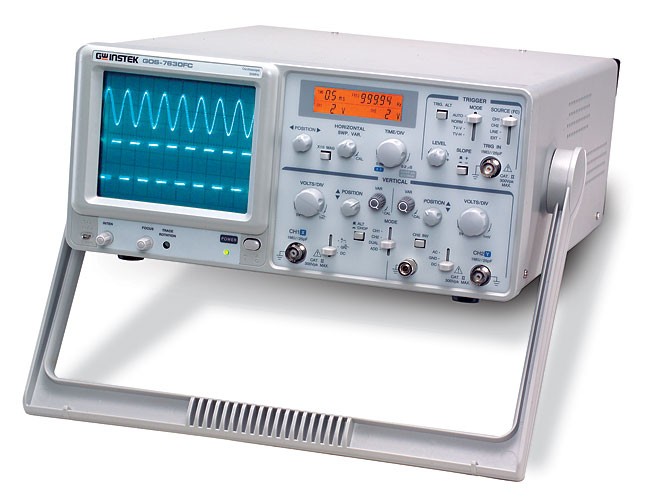

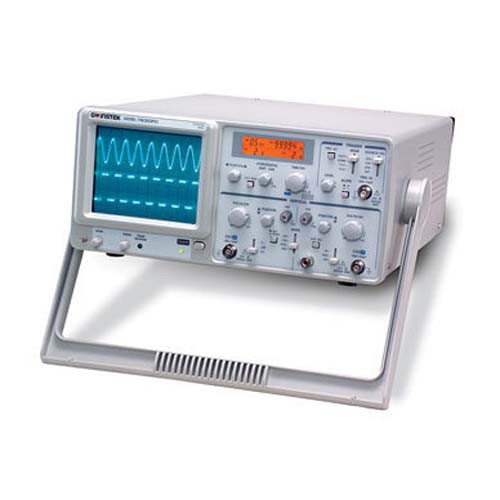

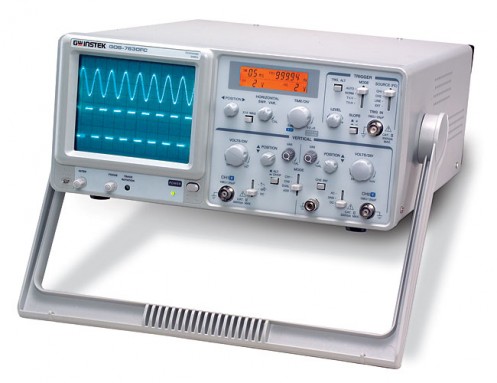

Канал вертикального отклонения
|
|
|
|
Полоса пропускания
|
0…30МГц (-3дБ) (0…7МГц при усилении х5)
|
|
|
Коэф. отклонения (Коткл.)
|
5мВ/дел…5В/дел (шаг 1-2-5), усиление х5
|
|
|
Погрешность установки Коткл.
|
±3% (±5% при 1 мВ/дел, 2 мВ/дел)
|
|
|
Регулировка Kоткл.
|
Плавное перекрытие в 2,5 раза
|
|
|
Время нарастания
|
≤ 11,7нс (≤ 50нс при 1 мВ/дел, 2 мВ/дел)
|
|
|
Входной импеданс
|
1 МОм / 25 пФ
|
|
|
Макс. входное напряжение
|
300 В (DC+AСпик, до 1 кГц)
|
|
|
Режимы работы
|
Канал 1, Канал 2, каналы 1 и 2 прерывисто или поочередно
|
|
|
Выход канала 1
|
≥20 мВ/дел на 50 Ом, частота 50 Гц~5 МГц
|
|
|
Канал горизонтального отклонения
|
|
|
|
Коэф. развертки (Кразв.)
|
0,2 мкс/дел…0,5 с/дел (шаг 1-2-5), растяжка х10
|
|
|
Погрешность установки Кразв.
|
± 3 % (±5% при растяжке х10)
|
|
|
Регулировка Кразв
|
|
|
|
Синхронизация
|
|
|
|
Источники синхросигнала
|
Автовыбор, Канал 1, канал 2, сеть, внешний
|
|
|
Режимы запуска развертки
|
Автоколебательный, ждущий, ТВ (кадр, строка)
|
|
|
Уровень внеш синхронизации
|
До 300В (DC+ ACпик., до 1кГц)
|
|
|
Вход внешней синхронизации
|
1Мом/30пФ
|
|
|
X-Y вход
|
|
|
|
Полоса пропускания
|
0…500кГц
|
|
|
Коэффициент отклонения
|
|
|
|
Разность фаз X-Y
|
≤ 3° в диапазоне 0…50 кГц
|
|
|
Z-вход
|
|
|
|
Частотный диапазон
|
0…2МГц
|
|
|
Чувствительность
|
≥ 5 В (макс. до 30В DC+AСпик., до 1кГц)
|
|
|
Входное сопротивление
|
47кОм
|
|
|
ЭЛТ
|
|
|
|
Размер экрана
|
8×10 дел. (1 дел.=10 мм)
|
|
|
Напряжение ускорения
|
2кВ
|
|
|
Общие данные
|
|
|
|
Напряжение питания
|
115В/230В ±15%, 50/60Гц
|
|
|
Температура хранения
|
-10~+ 70 °C при влажности не более 70%
|
