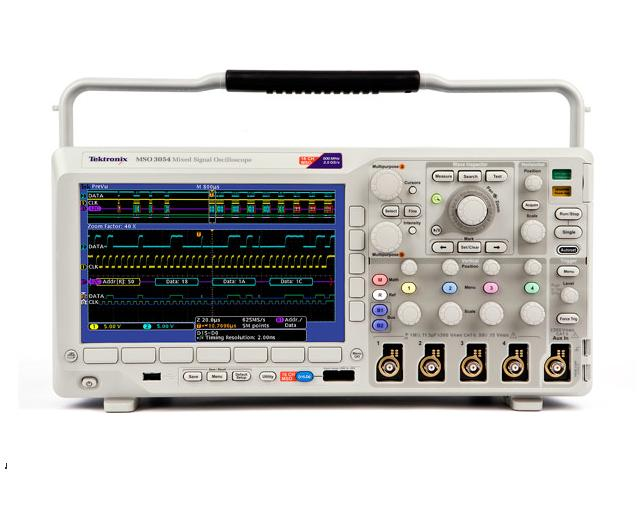

Tektronix MSO2002B осциллограф смешанных сигналов
Tektronix MSO2002B - (2+16)-канальный осциллограф смешанных сигналов, 70 МГц, 1 Гвыб./с, длина записи 1 млн. точек
Возможности и преимущества Tektronix MSO2002B
Основные технические характеристики MSO2002B
- Модели с полосой пропускания 70 МГц
- Модели с 2 аналоговыми каналами
- 16 цифровых каналов
- Частота дискретизации 1 Гвыб./с по всем каналам
- Длина записи 1 млн. точек по всем каналам
- Максимальная скорости захвата сигнала 5000 осциллограмм в секунду
- Расширенный набор функций запуска
Простота в обращении
- Панель управления WaveInspector® облегчает навигацию и автоматизирует поиск данных
- Перестраиваемый НЧ фильтр FilterVu™ позволяет устранить нежелательные шумы, сохраняя возможность захвата ВЧ сигналов
- 29 автоматических измерений, включая быстрое преобразование Фурье, упрощают анализ сигналов
- Интерфейс пробников TekVPI® поддерживает активные, дифференциальные и токовые пробники с автоматическим выбором диапазона и единиц измерения
- Широкоэкранный цветной XKTFT дисплей с диагональю 7 дюймов (180 мм)
- Небольшие размеры и вес - всего 134 мм в глубину при массе 3,6 кг
- Пятилетняя гарантия
Интерфейсы MSO2002B
- Хост-порт USB 2.0 на передней панели облегчает и ускоряет сохранение данных
- Порт USB 2.0 на задней панели упрощает подключение к ПК и прямую распечатку на совместимом с PictBridge® принтере
- Опциональный сетевой порт Ethernet 10/100 и видеовыход для вывода экрана осциллографа на монитор или проектор
MSO2002B - прибор, облегчающий вашу работу
Яркий, широкоформатный дисплей
Осциллографы серии MSO2002B оборудованы широкоформатным 7-дюймовым (180 мм) ЖК TFT дисплеем, позволяющим рассмотреть мельчайшие особенности сигнала.
Специальные органы управления на передней панели
Органы управления параметрами вертикального отклонения для каждого канала упрощают работу с прибором. Вам больше не придется пользоваться одним набором регуляторов для всех четырех каналов.
Интерфейсы MSO2002B
Хост-порт USB на передней панели позволяет сохранять снимки экрана, настройки прибора и осциллограммы на внешних носителях. На задней панели расположен порт USB для дистанционного управления осциллографом с компьютера или для подключения USB клавиатуры. Порт USB можно использовать для прямой распечатки на совместимом с PictBridge® принтере. Встроенный порт Ethernet 10/100 обеспечивает подключение к сети, а опциональный видеовыход позволяет выводить изображение экрана осциллографа на
внешний монитор или проектор.
Небольшие размеры
Небольшие размеры и удобное конструктивное исполнение осциллографа серии MSO/DPO2000B позволяют легко переносить его между лабораториями, а глубина, всего 134 мм, экономит драгоценное место на рабочем столе.
Дополнительные возможности запуска и анализа сигналов последовательных шин
Опции для автоматического запуска, декодирования и поиска для последовательных шин PC, SPI, CAN, LIN и RS-232/422/485/UART
Проектирование и анализ устройств со смешанными сигналами MSO2002B
Автоматический запуск, декодирование и поиск для сигналов параллельных шин
Многоканальный запуск по времени установки и удержания
Расширенный набор средств для отладки устройств, работающих со смешанными сигналами
Цена осциллографов смешанных сигналов серии MSO2002B соответствует цене приборов начального уровня, но их полоса пропускания до 70 МГц и частота дискретизации 1 Гвв1б./с предоставляют широкие возможности для отладки устройств. Возможность анализировать на одном приборе до 20 аналоговых и цифровых сигналов позволяет быстро выявлять проблемы в сложных системах. Осциллографы MSO2002Bстандартной конфигурации обеспечивают длину записи до 1 млн. точек по всем каналам позволяя захватывать длинные фрагменты сигнала при сохранении высокого разрешения по времени
Благодаря применению системы быстрого поиска и навигации WaveInspector® и функций автоматизированного анализа сигналов последовательных и параллельных шин, осциллографы серии MSO2002B компании Tektronix предлагают расширенный набор средств, необходимых для упрощения и ускорения отладки сложных схем.
Тщательно продуманный набор функций ускоряет все этапы отладки
Осциллографы серии MSO2002B предлагают широкий набор функций, ускоряющих все этапы отладки - от быстрого обнаружения аномалии и ее захвата до поиска событий в записанных сигналах, анализа их характеристик и поведения вашего устройства.
Обнаружение
Для того чтобы устранить проблему нужно ее локализовать. Каждому инженеру-конструктору приходится тратить время на поиск проблем в разрабатываемом устройстве, что при отсутствии необходимых инструментов превращается в весьма утомительный и трудоемкий процесс.
Осциллографы серии MSO2002B предлагают полный набор функций визуализации, позволяя глубже понять истинные процессы происходящие в вашем устройстве. Возможность захвата сигналов со скоростью 5000 осциллограмм в секунду позволяет быстро заметить глитчи и другие кратковременные процессы, вскрывая истинную природу происходящих сбоев. Дисплей с цифровым люминофором показывает историю активности сигнала, окрашивая в более яркие цвета те области экрана, где сигнал появляется чаще что позволяет визуально оценивать частоту появления аномалий
Захват
Обнаружение сбоев устройства – это лишь первый шаг. Теперь нужно захватить интересующее событие и установить причину его возникновения.
В осциллографах серии MSO2002Bпредусмотрен полный набор режимов запуска, в том числе запуск по поврежденным импульсам, по логическим комбинациям параметров, по длительности импульса или глитча, по нарушению условий установки/удержания, по последовательным пакетам и параллельным данным, что помогает быстро обнаружить интересующее событие. Благодаря длине записи до 1 млн. точек, можно захватывать сразу несколько интересующих событий и даже тысячи последовательных пакетов, сохраняя при этом высокое разрешение, позволяющее детально рассмотреть мельчайшие подробности сигнала.
Широкие возможности осциллографов серии MSO2002B – от запуска по содержимому конкретного пакета до автоматического декодирования разных форматов данных – обеспечивают поддержку самого широкого в своем классе набора последовательных шин – I2C, SPI, CAN, LIN, RS-232/422/485/UART. Способность одновременного декодирования до двух последовательных и/или параллельных шин позволяет быстро распознавать проблемы системного уровня.
Для более глубокой диагностики взаимодействий системного уровня в сложных встраиваемых системах, осциллографы серии MSO2002B, кроме аналоговых, имеют 16 цифровых каналов. Поскольку эти цифровые каналы полностью интегрированы в схему осциллографа, вы можете осуществлять запуск от любых входных
каналов, автоматически связывая по времени все аналоговые, цифровые и последовательные сигналы.
Поиск
Без соответствующих инструментов поиск интересующего события в длинной записи сигнала может оказаться весьма трудоемким процессом. Учитывая, что длина записи достигает миллиона точек, поиск события может означать пролистывание нескольких тысяч экранов осциллограмм.
Осциллографы серии MSO2002B предлагают наиболее совершенные в отрасли средства поиска и навигации, реализованные в виде инновационной панели управления Wave Inspector®. Эта панель ускоряет панорамирование и растяжение фрагментов записи. Благодаря уникальной системе с механизмом обратной связи, вы можете перемещаться из одного конца записи в другой за считанные секунды. Специальные маркеры позволяют отметить любое место, куда вы хотите вернуться в дальнейшем. Можно также выполнять автоматический поиск по заданным критериям. Wave Inspector мгновенно просматривает всю запись, включая аналоговые, цифровые и последовательные данные. По пути он автоматически отмечает все появления указанного события и позволяет быстро перемещаться между ними.
Анализ
Для того чтобы проверить соответствие технических характеристик прототипа его программной модели и убедиться в том, что он способен решать поставленные перед ним задачи, необходимо проанализировать все режимы работы прототипа. Эта задача может потребовать самых разнообразных измерений – от простой
проверки длительности фронтов и импульсов до сложного анализа ослабления мощности и исследования источников шумов.
Осциллографы серии MSO2002B предлагают всеобъемлющий набор встроенных средств анализа, включая привязанные к сигналу и экрану курсоры, 29 автоматических измерений и быстрое преобразование Фурье. Имеются также специальные программные средства анализа сигналов последовательных шин.
Технология цифрового люминофора
Технология цифрового люминофора, используемая в осциллографах серии MSO2002B, позволяет глубже понять истинные процессы, происходящие в вашем устройстве. Высокая скорость захвата – более 5000 осциллограмм в секунду – обеспечивает высокую вероятность обнаружения кратковременно возникающих проблем, достаточно распространенных в цифровых системах: поврежденных импульсов, глитчей, нарушений синхронизации и многого другого.
Осциллограммы накладываются друг на друга, причем те участки осциллограмм, которые появляются чаще, окрашиваются в более яркий цвет. За счет этого сразу выделяются часто повторяющиеся события или, в случае непериодических аномалий, редко возникающие сигналы.
Осциллографы серии MSO2002B позволяют установить бесконечное или переменное время удержания, определяющее срок, в течение которого захваченные осциллограммы сохраняются на экране. Это позволяет определить, насколько часто возникает та или иная аномалия.
Проектирование и анализ устройств со смешанными сигналами
Осциллографы смешанных сигналов серии MSO2002B имеют 16 цифровых каналов. Эти каналы органично интегрированы в интерфейс пользователя осциллографа, что упрощает работу и позволяет легко решать проблемы, возникающие в устройствах, работающих со смешанными сигналами.
Цветовое кодирование осциллограмм
Осциллографы серии MSO2002Bпозволяют по-новому взглянуть на цифровые сигналы. Всем логическим анализаторам и осциллографам смешанных сигналов присуща одна общая проблема – невозможность отличить нули от единиц при выборе такого режима развертки, при котором осциллограмма цифрового сигнала представляет собой одну сплошную горизонтальную линию. Осциллографы серии MSO2000 поддерживают цветовое кодирование цифровых сигналов, выделяя единицы зеленым цветом, а нули – синим.
Встроенная в осциллографы серии MSO2002B схема обнаружения многократных переходов окрашивает фронт сигнала в белый цвет при обнаружении в этой точке множества переходов. Белые фронты говорят о том, что растяжение сигнала или захват его с более высокой частотой дискретизации может дать дополни-
тельную информацию.
Осциллографы серии MSO2002B упрощают процесс настройки канала, позволяя группировать цифровые сигналы и снабжать их метками, вводимыми с USB клавиатуры. Сигналы можно объединить в группу, просто размещая их на экране рядом друг с другом.
Когда группа сформирована, все каналы группы можно перемещать одновременно. Это существенно сокращает время настройки, связанное с отдельным перемещением каждого канала.
