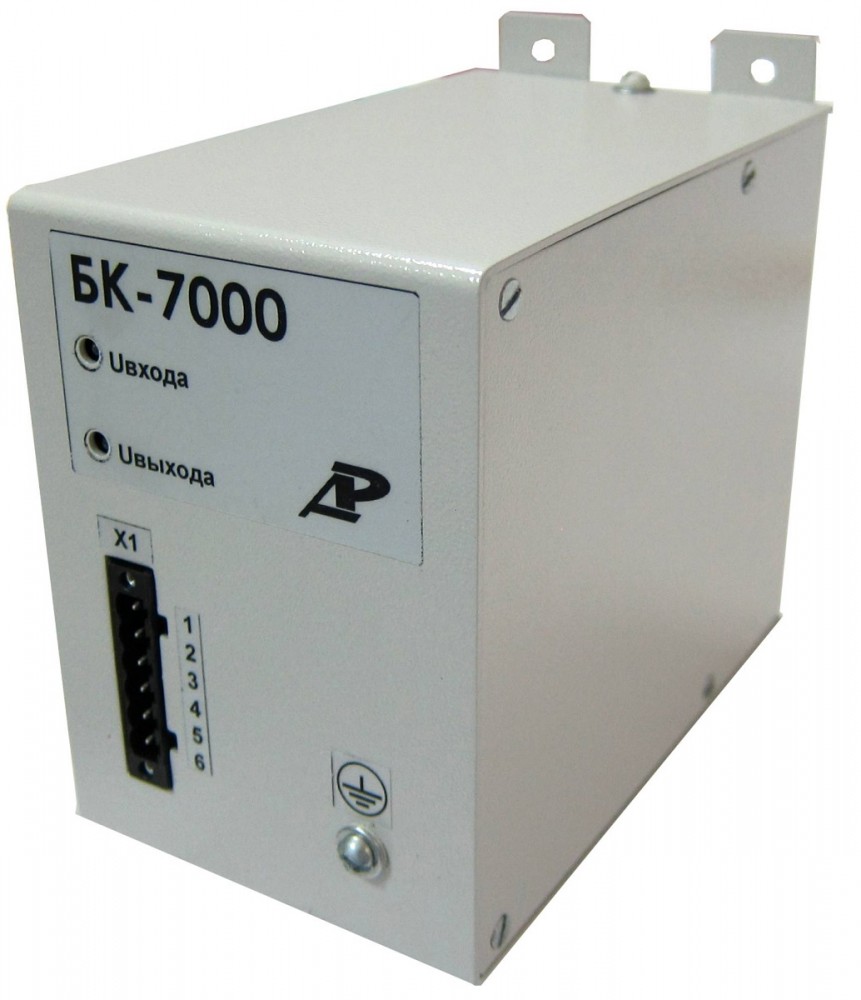

Блок конденсаторов БК-7000 (далее – БК) применяется на подстанциях с переменным или выпрямленным оперативным током и предназначен для сохранения работоспособности терминалов РЗА, в частности, «Сириус-2», при пропадании или глубокой посадке оперативного напряжения 220 В на время не менее 10 с.
БК может использоваться совместно с блоками питания «Орион-БП-3, -4» при необходимости иметь дополнительную подпитку устройств РЗА от токовых цепей защищаемого присоединения.
Функции Блока конденсаторный БК-7000
- БК обеспечивает питание нагрузки (как правило, микропроцессорного терминала и его ответственных дискретных входов) при пропадании или глубокой посадке питающего напряжения за счет предварительно запасенной энергии в конденсаторах большой емкости.
- Среднее время сохранения работоспособности терминала, в частности, серии «Сириус-2» при потреблении до 10 Вт – не менее 10 с при полном пропадании входного напряжения.
- Максимальный ток нагрузки – 1,0 А.
- Максимальный ток заряда конденсаторов – не более 0,8 А.
- Конденсаторы заряжаются до амплитудного значения входного напряжения, но не более 230 В. Время полного заряда конденсаторов – не более 15 с.
- Суммарная емкость накопителя – 7200 мкФ.
- Подключение конденсаторов к выходу БК происходит только при входном напряжении ниже 170 В, что предотвращает длительное повышение действующего значения питающего напряжения на входе нагрузки.
- БК имеет схему защиты от К.З. и превышения тока по входу и выходу.
- Для увеличения времени работы устройства РЗА или увеличения максимального тока нагрузки допускается параллельное соединение двух и более БК.
- При подаче напряжения на вход БК (постоянного, переменного или выпрямленного), оно поступает на его выход через диодный мост без задержки.
