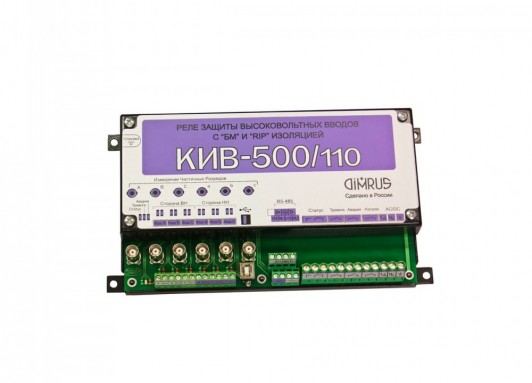

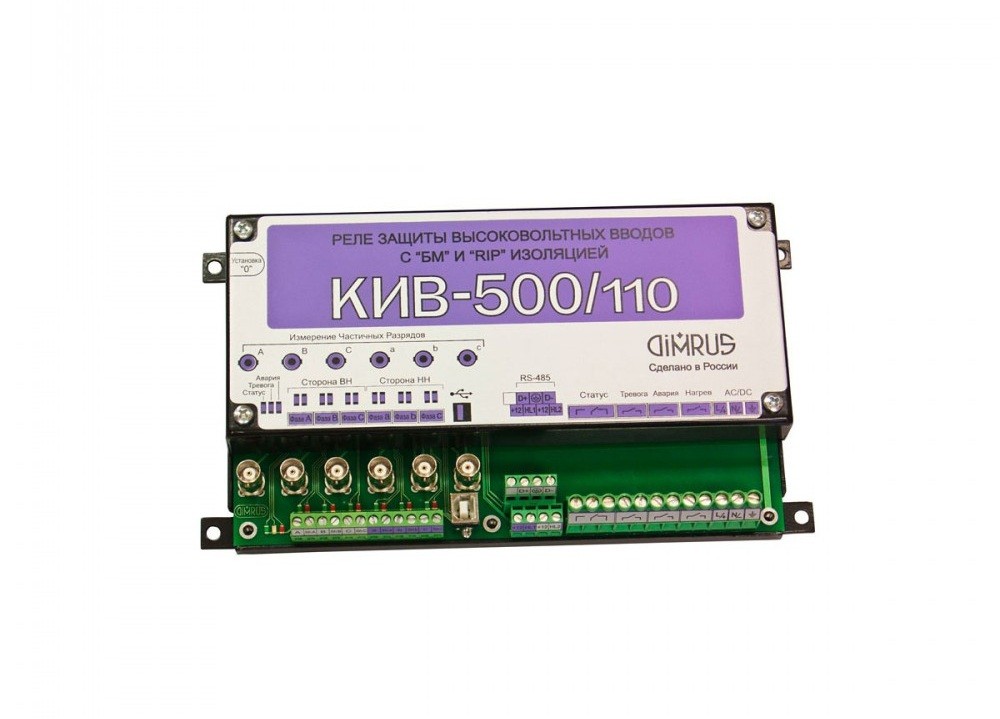

КИВ-500/110 – универсальное реле защиты вводов 110-750 кВ с изоляцией «бумага-масло» и твердой RIP-изоляцией
Универсальное реле марки КИВ-500/110 предназначено для защиты силовых трансформаторов при повреждении высоковольтных вводов с классической изоляцией «бумага-масло» и современной твердой RIP изоляцией.
Реле КИВ-500/110 предназначено для решения двух важных практических задач:
• формирования защитных сигналов о тревожном и предаварийном состоянии вводов, что позволяет своевременно вывести трансформатор из работы;
• оперативно выполнить диагностику технического состояния высоковольтных вводов трансформатора с определением дефектного ввода и типа возникшего дефекта.
Реле КИВ-500/110 обладает универсальными диагностическими и защитными свойствами:
• Реле КИВ-500/110 может быть использовано для защиты вводов трансформаторов с различными типами изоляции.
• Реле может быть использовано для контроля трансформатора, в фазах которого установлены вводы различных марок, даже имеющие различные типы изоляции, БМ и RIP.
• Реле КИВ-500/110 рассчитано на работу с вводами, имеющими практически любое рабочее напряжение - от 110 до 750 кВ, что не может быть реализовано на основе реле «КИВ-500», имеющем низкую чувствительность при малых токах проводимости вводов.
• Реле имеет лучшую помехозащищенность, благодаря использованию цифровых алгоритмов обработки и фильтрации сигналов на уровне помех.
• При превышении порогов реле всегда указывается, ввод какой фазы явился причиной его включения. Это значительно облегчает проведение диагностических работ.
• Наличие в реле КИВ-500/110 современных интерфейсов для связи с системой АСУ-ТП позволяет непрерывно анализировать состояние вводов трансформатора. В результате у персонала появляется возможность диагностировать возникающие и развивающиеся дефекты изоляции вводов на ранних этапах их развития.
Современный поход к организации мониторинга и защиты вводов изменяет весь процесс управления эксплуатацией оборудования. Внедрение КИВ-500/110 дает возможность перейти от режима констатации аварийной ситуации, когда важнейшей задачей является минимизация последствий произошедшей аварии, к режиму предупреждения аварий.
Конструктивно реле выполнено в виде автономного устройства, которое может быть смонтировано как рядом с контролируемым трансформатором в защитном шкафу, так и на пульте управления трансформатором.
При установке защитного реле марки КИВ-500/110 нет необходимости в использовании согласующих трансформаторов марки ТПС, что существенно снижает стоимость поставки и монтажа.
Стандартная поставка защитного реле КИВ-500/110 состоит из:
• Защитного реле КИВ-500/110 с нагревателем в монтажном шкафу.
• Трех комплексных датчиков тока проводимости марки «DB-2» с заранее согласованным типом посадочного места для использования с конкретным типом высоковольтных вводов.
• Комплекта соединительных коаксиальных кабелей в защитном металлорукаве для подключения первичных датчиков к клеммникам реле.
При необходимости в поставку включается шкаф коммутации, в котором смонтированы три трансформатора марки ТПС и само реле.
При оформлении заказа защитного реле КИВ-500/110 необходимо обязательно указывать конкретную марку и фирму-производителя используемых высоковольтных вводов, на которых предполагается монтировать датчики «DB-2».
