Орион-РТЗ

Микропроцессорное устройство защиты и автоматики (для подстанций с переменным оперативным током)

Назначение Орион-РТЗ:

Устройство Орион-РТЗ предназначено для работы в качестве основной или резервной токовой защиты отходящих линий, а также силовых трансформаторов на энергообъектах напряжением 6—35 кВ с переменным оперативным током.

Устройство Орион-РТЗ предназначено для сопряжения с различными типами выключателей, в том числе прямого действия, работающих по принципу дешунтирования катушек отключения.

Устройство Орион-РТЗ питается как от сети переменного оперативного тока напряжением 220 В, так и от аварийного тока токовых цепей фаз А и С. Устройство позволяет настраивать его на конкретное применение с помощью уставок которые задаются с помощью компьютера по интерфейсу USB и хранятся в энергонезависимой памяти Кроме этого устройство дополнительно имеет второй интерфейс линии связи - RS485 с программным протоколом Modbusпо которому тоже можно редактировать уставки, считывать текущие значения токов и состояние дискретных входов а также причины и параметры последнего аварийного отключения.

Основные функции устройства «Орион-РТЗ»:
  • токовая отсечка с возможностью отстройки от броска тока намагничивания трансформаторов по второй гармонике а также с возможностью блокировки внешним сигналом;
  • максимальная токовая защита МТЗ с независимой или одной из пяти видов зависимых характеристик ток-время;
  • защита от перегрузки с действием либо на отключение, либо на сигнализацию;
  • земляная защита по току нулевой последовательности с действием на сигнал или отключение;
  • формирование сигнала УРОВ при отказах своего выключателя;
  • вход внешнего отключения от других защит или сигнала УРОВ;
  • вход отключения от внешнего сигнала АЧР и включения — от ЧАПВ в том числе с регулируемой задержкой;
  • однократное или двукратное АПВ при срабатывании ступени МТЗ;
  • управление выключателем с функцией «блокировки от многократного включения».

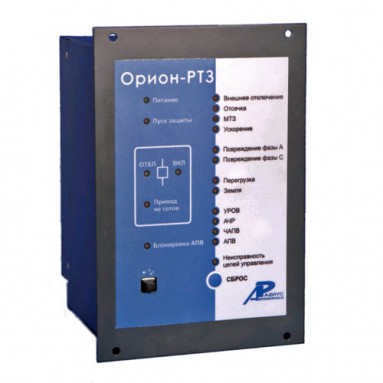

Состояние устройства Орион-РТЗ положение выключателя, а также другие элементы сигнализации отображаются на передней панели устройства на светодиодных индикаторах Имеется кнопка «Сброс» для сброса сигнальных светодиодов и выходных реле.
                                .
Устройство Орион-РТЗ управляет выключателем в нормальном режиме (при наличии оперативного переменного напряжения) с помощью двух выходных реле «Откл» и «Вкл». При коротких замыканиях или исчезновении питающего напряжения аварийное отключение выключателя осуществляется током короткого замыкания по схеме дешунтирования дополнительных катушек отключения выключателя в каждой из двух фаз - А и С, управляемых дополнительным выходным реле «Откл. авар.». Командное управление выключателем возможно либо по дискретным входам «Отключить» и «Включить», либо по линии связи.

С целью энергонезависимости сигнализации положения выключателя в устройстве применено поляризованное (двустабильное) реле «РФК», включенное состояние которого свидетельствует о последней поданной команде на включение выключателя.

Устройство Орион-РТЗ имеет выходные реле «Отказ» и «Сигнализация» для целей индикации и телесигнализации, срабатывающие только при наличии напряжения оперативного тока.

Предусмотрена работа дискретных входов «Внешнее отключение» и «Блокировка токовой отсечки» при отсутствии напряжения оперативного тока. Это позволяет использовать эти входы для реализации аварийного отключения от внешних сигналов УРОВ или дуговой защиты, а также применения токовой отсечки в качестве ступени логической защиты шин при установке устройства на питающем вводе.

Для ближнего резервирования отказов своего выключателя предусмотрено формирование выходного релейного сигнала УРОВ с программируемой задержкой при сохранении тока короткого замыкания отсечки или МТЗ после выдачи команды на отключение.

Функции АЧР, ЧАПВ, АПВ, командное управление выключателем, сигнализация и индикация, работа по линии связи выполняются только при наличии переменного напряжения оперативного тока 220 В.

Токовые защиты - отсечка и МТЗ, а также формирование сигнала УРОВ могут работать без напряжения питания - только за счет подпитки от аварийного тока хотя бы одной из фаз А или С. Минимальный начальный ток работы устройства на отключение при питании только от токовых цепей - 4,5 А. Время выхода устройства в режим готовности к срабатыванию - не более 0,2 с.

Предусмотрена возможность использования контактов отключающего аварийного реле для других целей вместо функции дешунтирования, например, для выключателей с отключением от предварительно заряженного конденсатора.

Устройство имеет габариты 260х220х160 мм и выпускается в двух вариантах - с задним и передним присоединением. Масса устройства - не более 6 кг. Рабочий диапазон температур - от -40 до +55°С.






Технические характеристики:

Наименование параметра
Значение
Входные аналоговые сигналы:

число фазных входов по току
2
номинальный ток фаз (IА, IС), А
5
максимальный контролируемый диапазон токов в фазах, А
0,5–150,0
рабочий диапазон токов в фазах, А
3,0–100,0
основная относительная погрешность измерения токов в фазах, %
±5
термическая стойкость токовых цепей, А, не менее:

длительно
15
кратковременно (3 с)
200
частота переменного тока, Гц
50 ± 0,5
максимальный ток 3I0, А
2,5
рабочий диапазон тока 3I0 , А
 0,1–2,50
основная относительная погрешность измерения тока 3I0, %
 ±5
термическая стойкость токовой цепи 3I0 с входных клемм, А, не менее:

длительно
2,5
кратковременно (2 с)
5
потребляемая мощность входных цепей для фазных токов в номинальном режиме (I = 5 А), В⋅А, без цепей дешунтирования, не более:
5
с цепями дешунтирования, не более:
10
для тока 3I0 в номинальном режиме (I = 1 А)
0,5
Входные дискретные сигналы переменного тока (220 В)

число входов
10
входной ток, мА, не более
10
напряжение надежного срабатывания, В
 150–242
напряжение надежного несрабатывания, В
 0–120
длительность сигнала, мс, не менее
20
Выходные дискретные сигналы управления (220 В)

количество выходных реле (групп контактов)
 8 (13)
коммутируемое напряжение переменного или постоянного тока, В, не более
300
 коммутируемый постоянный ток замыкания/размыкания при активно-индуктивной нагрузке с постоянной времени L/R = 50 мс, А, не более
 5 / 0,15
коммутируемый переменный ток замыкания/размыкания при активно-индуктивной нагрузке с постоянной времени L/R = 50 мс, А, не более
 5 / 5
Рабочий диапазон токов шунтирования/дешунтирования
 5–200
Постоянное напряжение для запитывания «сухих» контактов дискретных сигналов «Внешнее отключение» и «Блокировка отсечки», В
24
Потребляемый ток каждого из входов дискретных сигналов «Внешнее отключение» и «Блокировка отсечки», мА, не более
10
