- Гарантия 18 месяцев
- Производитель Парма
- Производство: Россия
Реле тока серии ПАРМА РТТ-2 предназначены для выполнения функций релейной защиты и автоматики присоединений 6 – 35 кВ в сетях с изолированной нейтралью.
Реле тока серии ПАРМА РТТ-2 сочетают в себе достоинства микропроцессорных защит и простоту релейных схем на традиционных электромеханических и электронных реле.
Питание от цепей напряжения; Питание от цепей тока; Заднее подключение проводников.
Реле ПАРМА РТТ-2 оптимально подходит:
- при ретрофите ячеек для замены устаревших реле с выключателем любого типа, в том числе и при использовании схемы дешунтирования
- как альтернатива современным микропроцессорным защитам с излишним функционалом
- при создании и реконструкции систем РЗА энергообъектов в условиях ограниченности бюджетных средств
Функции защит и автоматики:
- токовая отсечка
- максимальная токовая защита – 2 ступени
- перегрузка, возможно использовать одну из 14 токозависимых характеристик
- УРОВ с контролем тока
- АПВ – 2 цикла
- выполнение внешних команд АЧР/ЧАПВ
- выполнение команд от датчиков дуговой защиты с возможностью контроля тока
- автоматика управления выключателем
- диагностика работы выключателя и цепей управления
- встроенная схема дешунтирования
Времятоковые характеристики:
- МЭК нормально инверсная
- МЭК сильно инверсная
- МЭК чрезвычайно инверсная
- МЭК длительно инверсная
- МЭК ультра инверсная
- ANSI нормально инверсная
- ANSI умеренно инверсная
- ANSI сильно инверсная
- ANSI чрезвычайно инверсная
- ANSI длительно инверсная
- ANSI длительно сильно инверсная
- ANSI длительно чрезвычайно инверсная
- крутая (РТВ-1)
- пологая (РТ-80)
Функциональные возможности:
- измерение и расчёт действующего значения первой гармоники фазных токов, а также токов прямой и обратной последовательности
- отображение фазового сдвига всех измеренных и расчётных токов
- вычисление частоты измеряемого тока
- ведение журналов аварий и событий с привязкой к астрономическому времени с дискретностью 1 мс
- запись осциллограмм аварийных процессов и сохранение их на ПК в формате COMTRADE

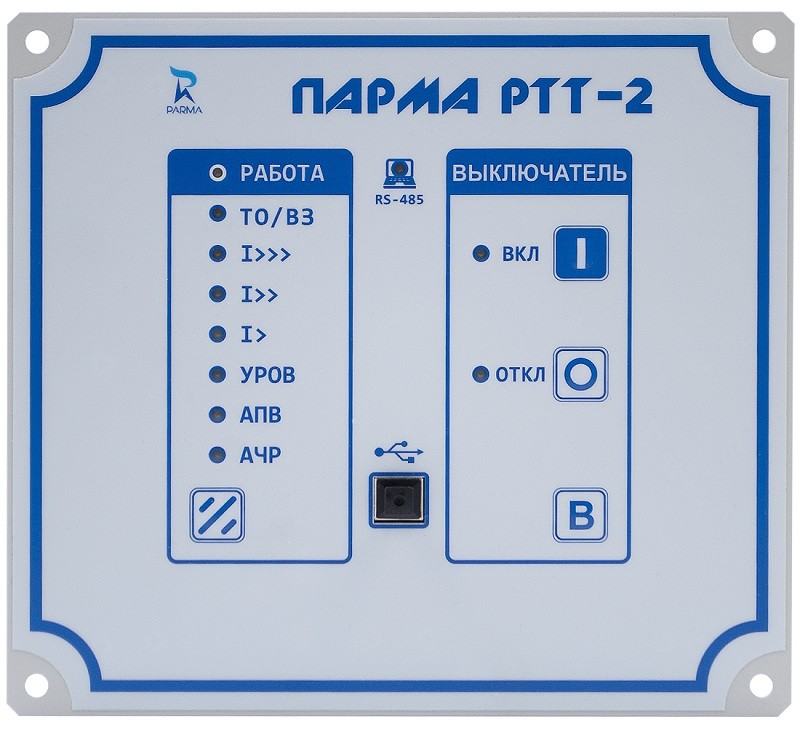

- светодиодная индикация пусков и срабатываний всех функций
- управление выключателем и сброс сигнализации с лицевой панели или дистанционно по последовательному каналу
- считывание журналов аварий и событий, осциллограмм, изменение уставок по каналу RS-485 или по USB-порту, в том числе и при отсутствии оперативного питания
- протокол обмена — MODBUS
Отличительные особенности:
- простота монтажа, наладки и обслуживания
- высокая надежность
- унификация и компактность
- минимизация эксплуатационных затрат
- оптимальное соотношение цены и функционала
- многофункциональное микропроцессорное устройство по цене электромеханических реле
- сочетает в себе достоинства микропроцессорных защит и простоту релейных схем на традиционных электромеханических и электронных реле
- расширенный диапазон температуры в рабочих условиях - от -40 до +55 °С
- интеграция в АСУ ТП
Реле предназначено для выполнения функций релейной защиты, автоматики, управления и сигнализации присоединений в сетях с изолированной нейтралью напряжением 6 – 35 кВ.
Нормальные условия эксплуатации реле: -15 °С … 35 °С.
Реле сохраняет работоспособность при изменении температуры окружающего воздуха от минус 40 до плюс 55 °С.
Реле сохраняет работоспособность при воздействии воздуха с относительной влажностью до 98 % при плюс 25 °С и более низких температурах с конденсацией влаги.
Габаритные размеры реле без разъёмов (Ш×В×Г), не более:
– 195×175×101 мм
Масса реле без упаковки:
– не более 3,5 кг
Полный срок службы реле составляет не менее 25 лет при условии замены элементов, срок службы которых меньше и проведения требуемых технических мероприятий по обслуживанию.
Средняя наработка на отказ – не менее 125 000 ч.
Характеристики питания РЕЛЕ от цепей напряжения
|
Наименование параметра
|
Значение
|
|
Номинальное напряжение питания, В
|
≂ 220
|
|
Рабочий диапазон напряжения питания, В
|
⎓ 160 … 300
∿ 160 … 264
|
|
Предельный диапазон напряжения питания, В
|
⎓ 100 … 300
∿ 80 … 264
|
|
Допустимый уровень (размах) пульсаций, %
|
15
|
|
Рабочий диапазон частоты переменного тока, Гц
|
45 … 55
|
|
Потребляемая мощность, Вт, не более:
– в дежурном режиме
– в режиме срабатывания:
|
4
5
|
|
Ячейка контроля питания (ЯКП):
– напряжение срабатывания на постоянном и переменном токе, В
– напряжение возврата на постоянном и переменном токе, В
|
160 ± 5 %
140 ± 5 %
|
|
Время готовности РЕЛЕ, с, не более
|
0,15
|
|
Устойчивость к перерывам питания при напряжении
питания ≂220 В, с, не менее:
– на постоянном токе
– на переменном токе
|
1,5
2,5
|
Характеристики питания РЕЛЕ от трансформаторов тока
|
Наименование параметра
|
Значение
|
|
Количество токовых входов питания
|
2
|
|
Потребляемая мощность токовым входом питания при номинальном токе 5 А, В·А, не более
|
15
|
|
Минимальный суммарный ток, при котором обеспечивается питание РЕЛЕ, А, не более
|
1,5
|
|
Максимально допустимый входной ток, А:
– длительно, А
– не более 3 с, А
|
10
150
|
|
Термическая стойкость токовых входов питания
|
150 А*3 с
|
|
Время готовности РЕЛЕ при суммарном токе 5 А, с, не более
|
0,2
|
|
Устойчивость к перерывам питания при суммарном токе 5 А
(кроме включения на КЗ), с, не менее
|
1
|
Основные технические характеристики входных и выходных цепей РЕЛЕ
|
Наименование параметра
|
Значение
|
|
Измерительные аналоговые входы по току
|
|
Количество входов
|
2
|
|
Диапазон контролируемых значений, А
|
0,2...150,0
|
|
Пределы основной допускаемой относительной погрешности измерения фазных токов, %, не более:
- в диапазоне от 0,2 до 0,5 А
- при токе 0,5 А и более
|
± 4
± 1
|
|
Номинальное значение частоты переменного тока, Гц
|
50
|
|
Рабочий диапазон частоты переменного тока, Гц
|
45 … 55
|
|
Термическая стойкость токовых входов, А:
– длительно
– кратковременно (не более 1 с)
|
20
500
|
|
Мощность, потребляемая аналоговыми входами тока при токе,
равном 5 А, В∙А, не более
|
0,1
|
|
Дискретные входы
|
|
Количество входов
|
9
|
|
Номинальное напряжение постоянного или переменного тока, В
|
220
|
|
Напряжение срабатывания на постоянном и переменном токе, В
|
158…170
|
|
Напряжение возврата на постоянном и переменном токе, В
|
132…154
|
|
Предельное значение напряжения переменного / постоянного тока, В
|
264 / 300
|
|
Входной ток, мА, не более
|
3
|
|
Релейные выходы
|
|
Количество релейных выходов
|
6
|
|
Максимальное коммутируемое напряжение переменного тока, В
|
400
|
|
Ток замыкания и удержания, А, не более
|
10
|
|
Ток размыкания постоянного напряжения при активно- индуктивной нагрузке с постоянной времени L/R не более 20 мс, при коммутации 220 В, А, не более
|
0,25
|
Реле предназначено для выполнения функций релейной защиты, автоматики, управления и сигнализации присоединений в сетях с изолированной нейтралью напряжением 6 – 35 кВ.
Нормальные условия эксплуатации реле: -15 °С … 35 °С.
Реле сохраняет работоспособность при изменении температуры окружающего воздуха от минус 40 до плюс 55 °С.
Реле сохраняет работоспособность при воздействии воздуха с относительной влажностью до 98 % при плюс 25 °С и более низких температурах с конденсацией влаги.
Габаритные размеры реле без разъёмов (Ш×В×Г), не более:
– 195×175×101 мм
Масса реле без упаковки:
– не более 3,5 кг
Полный срок службы реле составляет не менее 25 лет при условии замены элементов, срок службы которых меньше и проведения требуемых технических мероприятий по обслуживанию.
Средняя наработка на отказ – не менее 125 000 ч.
1. реле тока ПАРМА РТТ-2 с ответными частями разъемов, с заглушкой USB порта и комплектом крепежа для заземления
2. реле тока ПАРМА РТТ-2 Паспорт
3. комплект крепежа
4. компакт-диск, содержащий:
• реле тока ПАРМА РТТ-2 Руководство по эксплуатации
• реле тока ПАРМА РТТ-2 Описание протоколов обмена
• бланк уставок
• протокол наладки
• программа "Monitor"
• драйвер подключения к ПК
• TRANSCOP – программа для просмотра осциллограмм
• TRANSCOP – руководство пользователя
5. упаковочная коробка реле тока ПАРМА Рх-2
Также на партию поставляется 1 экз. РЭ (в печатном виде) и кабель USB 2.0 А-В для подключения к ПК.
Для возможности установки на монтажную панель с ПАРМА РТТ-2 может дополнительно поставляться комплект для переднего подключения (КПП).
