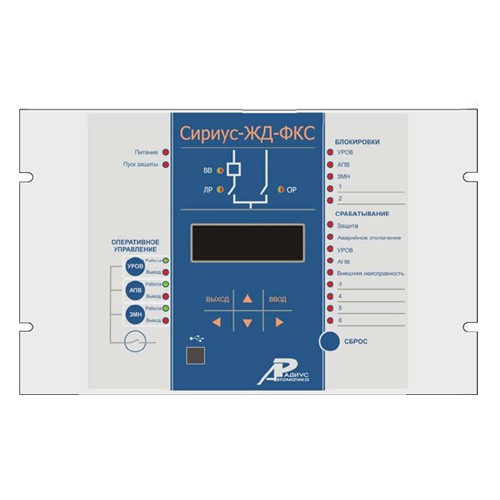

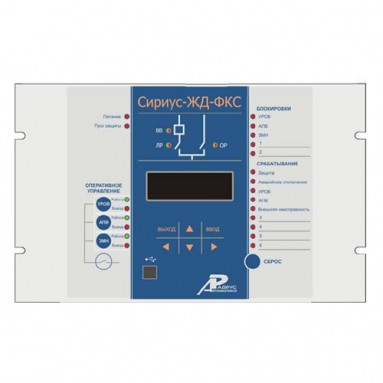

Микропроцессорное устройство защиты, автоматики, управления, измерения и сигнализации фидера контактной сети напряжением 27,5 кВ в составе тяговых подстанций, пунктов секционирования и пунктов параллельного соединения электрифицированных железных дорог.
Устройство предназначено для эксплуатации в следующих условиях:
- в части воздействия климатических факторов:
– рабочий диапазон температур – от минус 40 1) до плюс 55С;
– относительная влажность воздуха – до 98 % при плюс 25С и более низких температурах без конденсации влаги;
- атмосферное давление – от 73,3 до 106,7 кПа (от 550 до 800 мм рт. ст.);
- высота установки над уровнем моря до 2000 м без уменьшения характеристик, с увеличением высоты установки (более 2000 м) следует учитывать (согласно ГОСТ 15150-69) поправочный коэффициент из-за снижения электрической прочности изоляции;
- окружающая среда – невзрывоопасная, не содержащая токопроводящей пыли, агрессивных паров и газов, разрушающих изоляцию и металлы;
- место установки должно быть защищено от попадания атмосферных осадков, воздействия соляного тумана и озона, попадания брызг воды, масел, эмульсий, а также от воздействия прямого солнечного излучения
Устройство обеспечивает следующие эксплуатационные возможности:
- выполнение функций защит, автоматики, управления и сигнализации;
- местное и дистанционное задание внутренней конфигурации (ввод защит и автоматики, выбор защитных характеристик, количества ступеней защиты, настройка аварийного осциллографа, функций диодов светоизлучающих (далее – светодиодов) и др.) и ее хранение;
- дистанционное переключение наборов уставок;
- сигнализация срабатывания защит и автоматики, положения коммутационных аппаратов, неисправности устройства с помощью реле и назначаемых светодиодов, а также по каналу АСУ;
- регистрация и хранение осциллограмм;
- подключение к одной из выбранных точек функциональной логической схемы с помощью программируемых реле;
- контроль и индикация положения ВВ, а также исправности его цепей управления, диагностика ВВ;
- контроль и индикация положения ЛР и ОР, а также исправности их цепей управления, диагностика ЛР и ОР;
- измерение текущих значений электрических параметров защищаемого объекта;
- определение вида аварии;
- непрерывный оперативный контроль работоспособности (самодиагностика) в течение всего времени работы;
- блокировка всех выходов при неисправности устройства для исключения ложных срабатываний;
