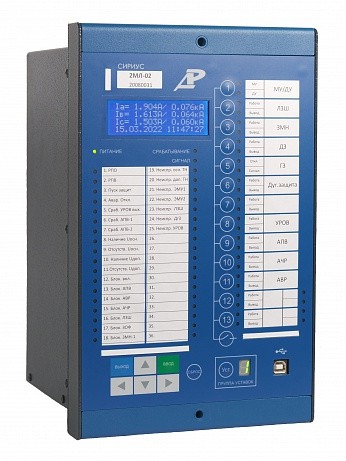

Микропроцессорное устройство защиты Сириус-2МЛ-02

Функции устройства Сириус-2МЛ-02

• Максимальная токовая защита (МТЗ) (4 ступени):
  • направленная;
  • загрубление уставки при включении;
  • пуск по напряжению;
  • действие на сигнал или на отключение;
  • ускорение;
  • независимая или зависимая характеристика;
  • блокировка при броске тока намагничивания (БНТ).
• Дистанционная защита (3 ступени):
  • контроль трёх петель от междуфазных КЗ и двух петель «фаза-земля»;
  • полигональные характеристики;
  • блокировка при качаниях;
  • блокировка при неисправности цепей напряжения (БНН);
• Логическая защита шин (ЛЗШ);
  • выбор схемы блокировки;
  • пуск по напряжению.
• Защита от обрыва фазы (защита от несимметричного режима):
  • по I₂;
  • по I₂/I₁.
• Защита от ОЗЗ (2 ступени):
  • по 3U₀;
  • по 3I₀ 50 Гц;
  • по 3I₀ высших гармоник;
  • направленная.
• Защита минимального напряжения (ЗМН) (2 ступени)

• Защита от повышения напряжения (ЗПН)

• Дополнительная токовая защита от отдельного измерительного канала, например, для ТЗНП стороны 0,4 кВ трансформатора собственных нужд

• Контроль наличия напряжения на вводе:
  • измеренный;
  • по дискретному сигналу.
• Контроль наличия напряжения на секции (шинах)

• Контроль отсутствия напряжения на секции (шинах)

• Автоматика управления выключателем, в том числе с контролем синхронизма

• АПВ (двукратное):
  • с возможностью оперативного переключения режима;
  • с контролем наличия и отсутствия напряжения;
  • с контролем синхронизма.
• УРОВ (прием сигналов от нижестоящих выключателей и формирование сигнала при отказе своего)

• АВР с восстановлением нормального режима

Исполнения Сириус-2МЛ-02:

Устройство «Сириус-2МЛ-02» доступно для заказа в нескольких исполнениях. Конкретное исполнение устройства указывается в его обозначении, состоящем из следующих элементов:

Устройство «Сириус - 2МЛ - 02 - 0 - X - AX - КХ», где

Сириус - фирменное название устройства;

2МЛ - функциональное назначение устройства;

02 - функциональный состав устройства;

0 - Номинальное значение переменного тока (50 Гц):
0 - универсальное исполнение по номинальному вторичному току;

X - Напряжение оперативного питания, где Х:
0 - 220В постоянного тока с импульсом режекции;
1 - 110В постоянного тока;
2 - 24В постоянного тока;
5 - 220В переменного (50 Гц), выпрямленного или постоянного тока.

АX - Тип интерфейса связи, где X:
0 - два интерфейса RS-485;
2 - один интерфейс RS-485, один интерфейс Ethernet с разъемом RJ45;
4T - один интерфейс RS-485, два (с аппаратным составом К450-41, K250-21 и модулем SV1U - четыре) интерфейса Ethernet с разъемом RJ45;
4U - один интерфейс RS-485, два (с аппаратным составом К450-41, K250-21 и модулем SV1U - четыре) интерфейса Ethernet с разъемом для SFP-модулей.

КХ - Аппаратный состав терминала:
К401-41 - состав описан в пункте 1.4.1 РЭ
К450-41 - состав описан в пункте 1.4.2 РЭ
К250-21 - состав описан в пункте 1.4.3 РЭ

Пример записи устройства защиты присоединений напряжением 3-35 кВ, с универсальным исполнением измерительных токовых входов, напряжением оперативного питания 220 В с импульсом режекции, с одним интерфейсом RS485 и двумя интерфейсами Ethernet с разъемами для SFP-модулей имеет вид:
«Сириус-2МЛ-02-0-0-А4U-К401-41», где

Сириус - фирменное название устройства;
2МЛ - функциональное назначение устройства;
02 - функциональный состав устройства;
0 - универсальное исполнение по номинальному вторичному току;
0 - 220В постоянного тока с импульсом режекции;
А4U - один интерфейс RS-485, два интерфейса Ethernet с разъемом для SFP-модулей.
К401-41 - аппаратный состав терминала (описан в п.1.4.1 РЭ).
