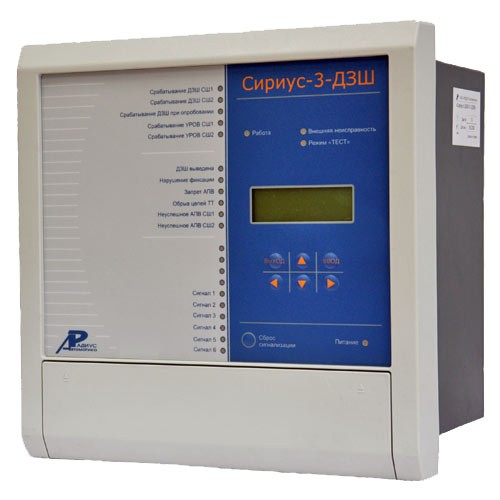

Микропроцессорное устройство защиты дифференциальной защиты шин 110(220) кВ
Назначение устройства Сириус-3-ДЗШ-01:
Микропроцессорное устройство защиты «Сириус-3-ДЗШ-01» предназначено для реализации функций основной защиты, автоматики и сигнализации систем сборных шин напряжением 35–220 кВ с фиксированным или изменяемым присоединением элементов, с числом присоединений до 16.
Устройство может применяться для защиты различных схем выполнения сборных шин, в том числе следующих типовых схем:
- одиночная система шин;
- одиночная система шин с обходным выключателем (ОВ);
- одиночная секционированная система шин;
- одиночная секционированная система шин с ОВ;
- одиночная секционированная система шин с совмещенным секционным (СВ) и обходным выключателем;
- одиночная система шин (с СВ, с ОВ) с подключением ответственных присоединений по «полуторной» схеме или по схеме «с развилкой»;
- двойная система шин с шиносоединительным выключателем (ШСВ);
- двойная система шин с ШСВ и ОВ;
- двойная секционированная система шин с ШСВ;
- двойная секционированная система шин с ШСВ и ОВ;
- двойная система шин (с ШСВ, с ОВ) с двумя выключателями на присоединение (или подключением по «полуторной» схеме).
Устройство имеет 16 аналоговых входов тока для подключения к трансформаторам тока (ТТ) одной фазы 16 защищаемых присоединений.
Устройство имеет однофазное исполнение. Таким образом, полный комплект дифференциальной защиты шин состоит из трех устройств «Сириус-3-ДЗШ-01». Три устройства могут осуществлять селективную защиту двух систем (секций) шин (СШ).
Устройство предусматривает работу с трансформаторами тока, имеющими номинальный вторичный ток 1 А или 5 А.
Устройство выполняет основную защиту сборных шин с абсолютной селективностью и предназначено для защиты от всех видов замыканий в защищаемой зоне.
Функции защиты, выполняемые устройством Сириус-3-ДЗШ-01:
- селективная дифференциальная токовая защита шин с торможением (ДЗШТ);
- селективная дифференциальная токовая отсечка (ДТО);
- ввод чувствительных токовых органов (ЧТО) при опробовании СШ в цикле автоматического повторного включения (АПВ);
- ввод ЧТО при оперативном опробовании СШ;
- контроль исправности вторичных цепей тока ТТ;
- выполнение команд внешнего устройства резервирования при отказах выключателя (УРОВ);
- выполнение функции УРОВ секционного (шиносоединительного) выключателя (УРОВ СВ);
- выдача команд запрета АПВ на внешние устройства;
- блокировка действия АПВ при срабатывании УРОВ и неуспешном опробовании СШ в цикле АПВ;
- оперативный ввод блокировки действия АПВ при срабатывании ДЗШ;
- опробование СШ от любого из 16 присоединений;
- опробование любого из 16 присоединений от СШ при «открытом» плече ДЗШ или с использованием индивидуальных реле тока.
Функции сигнализации, выполняемые устройством Сириус-3-ДЗШ-01:
- срабатывании ДЗШ первой СШ;
- срабатывании ДЗШ второй СШ;
- срабатывании ДЗШ при оперативном и автоматическом опробовании шин;
- обнаружении обрыва вторичных цепей ТТ;
- срабатывании УРОВ;
- выдаче команд запрета выполнения АПВ;
- выведенном состоянии ДЗШ;
- оперативном запрете АПВ;
- работе ДЗШ в режиме нарушенной фиксации присоединений;
- неисправности устройства;
- неисправности внешних устройств;
- аварийном отключении шин;
- выведенном состоянии КЦТ;
- выведенном состоянии УРОВ СВ;
- срабатывании УРОВ СШ1;
- срабатывании УРОВ СШ2;
- срабатывании УРОВ СВ;
- неуспешном АПВ СШ1;
- неуспешном АПВ СШ2.
Устройство обеспечивает также выдачу обобщенного сигнала предупредительной сигнализации.
Сервисные функции, реализованные в устройстве Сириус-3-ДЗШ-01:
- отображение текущих параметров сети;
- осциллографирование аварийных событий с возможностью гибкой настройки условий пуска, длины и количества осциллограмм;
- регистрацию и хранение журнала событий, аварий;
- возможность подключения программируемых реле и светодиодов к определенной точке функциональной логической схемы устройства;
- сигнализацию срабатывания защит и автоматики, неисправности устройства с помощью программируемых реле и светодиодов;
- возможность подключения ПЭВМ по каналу USB;
- возможность встраивания в АСУ ТП (обеспечивается наличием двух независимых интерфейсов связи RS-485);
- блокировку всех алгоритмов при обнаружении системой самодиагностики неисправности устройства для исключения ложных срабатываний.
Информация для заказа:
Полное наименование микропроцессорного устройства защиты имеет вид: «Сириус -3-ДЗШ-01-nnn» где:
«Сириус-3-ДЗШ-01» – фирменное название устройства (ДЗШ – дифференциальная защита шин, 01 – базовое типоисполнение);
«nnn» – тип исполнения устройства по напряжению оперативного тока:
- 1) «220В» – номинальное напряжение оперативного тока 220 В;
- 2) «110В» – номинальное напряжение оперативного тока 110 В.
