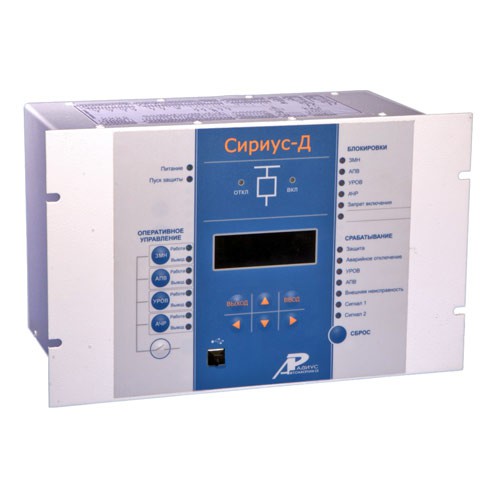

Микропроцессорное устройство защиты двухскоростного электродвигателя
Назначение Сириус-ДД:
Микропроцессорное устройство защиты Сириус-ДД, предназначено для выполнения функций релейной защиты, автоматики, управления и сигнализации первой или второй скорости двухскоростных электродвигателей напряжением 3–35 кВ.
Устройство предназначено для установки в релейных отсеках КРУ, КРУН и КСО, на панелях и в шкафах в релейных залах и пультах управления электростанций и подстанций.
Устройство «Сириус-ДД» является комбинированным микропроцессорным терминалом релейной защиты и автоматики.
Применение в устройстве модульной мультипроцессорной архитектуры наряду с современными технологиями поверхностного монтажа обеспечивают высокую надежность, большую вычислительную мощность и быстродействие, а также высокую точность измерения электрических величин и временных интервалов, что дает возможность снизить ступени селективности и повысить чувствительность терминала.
Реализованные в устройстве алгоритмы функций защиты и автоматики, а также схемы подключения устройства разработаны по требованиям к отечественным системам РЗА в сотрудничестве с представителями энергосистем и проектных институтов, что обеспечивает совместимость с аппаратурой, выполненной на различной элементной базе, а также облегчает внедрение новой техники проектировщикам и эксплуатационному персоналу.
Сириус-ДД предназначено для эксплуатации в следующих условиях:
- температура окружающего воздуха – от –20 до +55°С (при снижении температуры до –40°С основные функции защиты сохраняются, но информация, отображаемая на жидкокристаллическом индикаторе, становится нечитаемой);
- относительная влажность при 25°С – до 98%;
- атмосферное давление – от 550 до 800 мм рт. ст.;
- окружающая среда – невзрывоопасная, не содержащая токопроводящей пыли, агрессивных паров и газов, разрушающих изоляцию и металлы;
- место установки должно быть защищено от попадания брызг, воды, масел, эмульсий, а также от прямого воздействия солнечной радиации;
- синусоидальная вибрация вдоль вертикальной оси частотой от 10 до 100 Гц с ускорением не более 1 g;
- многократные удары частотой от 40 до 80 ударов в минуту с ускорением не более 3 g, длительность ударного ускорения – от 15 до 20 мс.
Сириус-ДД может применяться для защиты элементов распределительных сетей как самостоятельное устройство, так и совместно с другими устройствами РЗА (например, дуговой защитой, защитой от однофазных замыканий на землю и т.д.).
Сириус-ДД обеспечивает следующие эксплуатационные возможности:
- выполнение функций защит, автоматики и управления, определенных ПУЭ и ПТЭ;
- задание внутренней конфигурации (ввод/вывод защит и автоматики, выбор защитных характеристик и т.д.);
- ввод и хранение установок защит и автоматики;
- контроль и индикацию положения выключателя, а также контроль исправности его цепей управления;
- определение вида повреждения;
- передачу параметров аварии, ввод и изменение установок по линии связи;
- непрерывный оперативный контроль работоспособности (самодиагностику) в течение всего времени работы;
- блокировку всех выходов при неисправности устройства для исключения ложных срабатываний;
- получение дискретных сигналов управления и блокировок, выдачу команд управления, аварийной и предупредительной сигнализации;
- гальваническую развязку всех входов и выходов, включая питание, для обеспечения высокой помехозащищенности;
- высокое сопротивление и прочность изоляции входов и выходов относительно корпуса и между собой для повышения устойчивости устройства к перенапряжениям, возникающим во вторичных цепях КРУ.
Функции защиты, выполняемые устройством Сириус-ДД:
- трехступенчатая максимальная токовая защита (МТЗ) от междуфазных повреждений с контролем двух или трех фазных токов;
- защита от перегрева электродвигателя;
- защита от затянутого пуска;
- защита от блокировки ротора;
- минимальная токовая защита;
- защита минимального напряжения (ЗМН);
- защита обратной мощности;
- защита от обрыва фазы питающего фидера (ЗОФ);
- защита от однофазных замыканий на землю (ОЗЗ).
Функции автоматики, выполняемые устройством Сириус-ДД:
- операции отключения и включения выключателей первой и второй скорости по внешним командам с защитой «от прыгания» выключателя;
- переход на первую скорость при получении внешнего сигнала от шинок минимального напряжения или от срабатывания внутренней защиты минимального напряжения;
- переход на первую скорость при неисправности выключателя второй скорости (при неудачном переходе со первой скорости на вторую);
- переход на вторую скорость при неисправности выключателя первой скорости (при неудачном переходе со второй скорости на первую);
- исполнение внешних сигналов аварийного отключения: дуговой защиты и двух защит с программируемым названием;
- формирование сигнала УРОВ при отказах своего выключателя;
- формирование сигнала гашения поля при срабатывании защиты обратной мощности;
- формирование сигнала пуска МТЗ для организации логической защиты шин;
- запрет включения выключателя при превышении допустимого числа запусков или при перегреве.
Дополнительные сервисные функции Сириус-ДД:
- определение вида повреждения при срабатывании МТЗ;
- фиксация токов и напряжений в момент аварии;
- измерение времени срабатывания защиты и отключения выключателя;
- встроенные часы-календарь;
- измерение текущих фазных токов, напряжений, мощности;
- дополнительные реле и светодиоды с функцией, программируемой пользователем;
- цифровой осциллограф;
- регистратор событий.
Устройство Сириус-ДД производит измерение электрических параметров входных аналоговых сигналов фазных токов и напряжений IА, IВ, IС, UА, UВ, UС и тока нулевой последовательности 3I0.
На основании измеренных параметров производится расчет следующих величин:
– линейных напряжений UАВ, UВС, UСА;
– активной и реактивной мощности;
– составляющих обратной последовательности I2. и U2;
– напряжения нулевой последовательности 3U0;
– нагрева электродвигателя в соответствии с тепловой моделью.
Элементная база входных и выходных цепей обеспечивает совместимость устройства с любыми устройствами защиты и автоматики разных производителей – электромеханическими, электронными, микропроцессорными, а также сопряжение со стандартными каналами телемеханики.
Устройство Сириус-ДД имеет каналы связи для передачи на компьютер данных аварийных отключений, просмотра и изменения установок, контроля текущего состояния устройства, а также дистанционного управления выключателем.
Сириус-ДД может поставляться самостоятельно для использования на действующих объектах при их модернизации или реконструкции. Кроме того, устройство может входить в комплектные поставки при капитальном строительстве электроэнергетических объектов.
