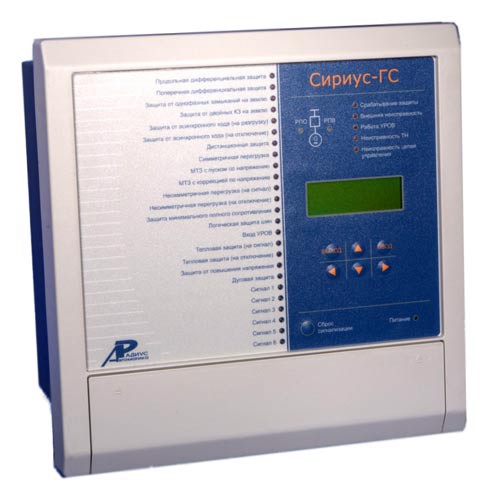

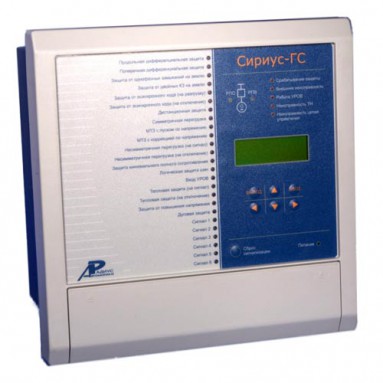

Микропроцессорное устройство защиты статорных цепей генераторов малой и средней мощности
Назначение Сириус-ГС:
Терминал Сириус-ГС предназначен для защиты статорных цепей турбо- или гидрогенератора мощностью до 160 МВт, работающего на сборные шины.
Терминал может применяться также и как составная часть комплекта защит блока генератор-трансформатор.
Терминал предназначен для работы в сети напряжением 3-35 кВ с любым типом заземления нейтрали, в том числе заземленной через высокоомный или низкоомный резистор.
Терминал может устанавливаться как в шкафу защиты генератора, так и в ячейке выключателя генератора и выполняет полный набор защитных, контрольных и управляющих функций, предусмотренных ПУЭ для генераторов мощностью до 160 МВт.
Терминал Сириус-ГС выполняет следующие функции защиты, автоматики и контроля:
- продольная дифференциальная защита;
- поперечная дифференциальная защита;
- защита от однофазных замыканий на землю с независимой и обратнозависимой характеристиками;
- защита от двойных замыканий на землю;
- МТЗ (максимальная токовая защита) с пуском по напряжению (защита от внешних КЗ и перегрузок с использованием одного (по U) или двух (по U и U2) пусковых органов по напряжению);
- защита от симметричных перегрузок;
- МТЗ (максимальная токовая защита) с коррекцией по напряжению;
- защиты от асинхронного режима (от потери возбуждения);
- защита от перегрузки токами обратной последовательности (три ступени с действием на отключение и одна с действием на сигнал);
- защита минимального полного сопротивления (резервная защита от внешних двух- и трехфазных КЗ - защита выполнена на реле минимального сопротивления с круговой характеристикой с центром в начале координат на плоскости R/X);
- логическая защита шин;
- тепловая защита;
- защита максимального напряжения;
- резервная защита генератора от снижения частоты;
- вход для подключения дуговой защиты с контролем по току;
- возможность подключения внешних защит;
- прием сигнала УРОВ (устройство резервирования отказов выключателя);
- формирование сигнала УРОВ при отказе выключателя;
- контроль катушек включения / отключения выключателя;
- контроль исправности цепей напряжения от ТН.
К терминалу Сириус-ГС должны быть подведены цепи напряжения (звезда) секции шин с номинальным вторичным значением 100 В и токовые цепи со стороны шин и со стороны нулевых выводов генератора номинальным вторичным значением 5А. Для реализации защиты от однофазных замыканий на землю (ОЗЗ) также может подводиться ток нулевой последовательности 3I0 и напряжение нулевой последовательности 3U0. Для реализации поперечной дифференциальной защиты, если обмотки генератора выполнены по схеме «двойная звезда», необходимо подключить к терминалу трансформатор тока поперечной дифференциальной защиты.
Все установки срабатывания защит регулируются в широком диапазоне значений и хранятся в энергонезависимой памяти.
Любая аварийная ситуация, отключение или неисправность, сопровождается замыканием контактов независимого реле предупредительной сигнализации. В терминале имеется постоянное самотестирование с выдачей сигнала неисправности контактами реле «Отказ устройства».
При срабатывании защиты в энергонезависимой памяти сохраняются параметры срабатывания для последующего анализа обслуживающим персоналом.
В число запоминаемых параметров Сириус-ГС входят:
- причина срабатывания и вид повреждения;
- время и дата момента срабатывания;
- фазные токи в первичных и во вторичных значениях;
- фазные и линейные напряжения в первичных и во вторичных значениях;
- частота напряжения в момент срабатывания;
- токи и напряжения нулевой и обратной последовательностей;
- векторная диаграмма токов и напряжений в момент аварии.
Информация фиксируется в памяти в порядке поступления и сохраняется о 9 последних авариях. Информация о каждой последующей аварии фиксируется, стирая из памяти информацию о самом «старом» срабатывании. Ход часов и зафиксированные данные в памяти сохраняются при пропадании оперативного питания в течение нескольких лет.
В терминале реализован цифровой осциллограф с возможностью гибкого программирования параметров записи. В памяти терминала сохраняется осциллограмма аналоговых и дискретных входов, а также состояния выходных реле устройства. Длительность записи соответствует длительности существования пусковых условий, максимально - до 10 секунд, с предаварийным режимом и послеаварийным режимом. Частота дискретизации осциллографа - 1000 Гц.
Терминал имеет режим «Контроль», позволяющий выводить на встроенный индикатор текущие значения токов, фазных и линейных напряжений, токов и напряжений нулевой и обратной последовательностей, частоту, состояние логических входных сигналов, а также контролировать ход встроенных часов.
Функции защиты и контроля при этом полностью сохраняются.
Терминал осуществляет контроль исправности трансформатора напряжения (ТН) по наличию всех линейных напряжений, отсутствию напряжения U2 и положению автомата ТН и, в случае обнаружения неисправностей, выдает диагностику на индикатор и включает реле «Сигнализация».
В терминале имеются дополнительные выходные реле с программируемыми свойствами и точкой подключения их к внутренней логической схеме.
Предусмотрены также сигнальные программируемые светодиоды на передней панели.
Предусмотрен дистанционный ввод установок, контроль текущих состояний всех входов и снятие информации о срабатываниях защиты и осциллограмм по линии связи на персональный компьютер, для чего в устройстве имеется три полностью независимых интерфейса - USB и два RS485. Терминал можетсопрягаться со стандартными каналами телемеханики, для чего предусмотрены соответствующие входные и выходные контакты.
Габаритные размеры – 310х310х245 мм, масса - 12 кг.
Оперативное питание осуществляется от сети постоянного тока напряжением 220 В или 110 В в зависимости от исполнения.
Рабочий диапазон температур - от -20 до +55°С.
