- Гарантия 3 года
- Производитель Радиус Автоматика

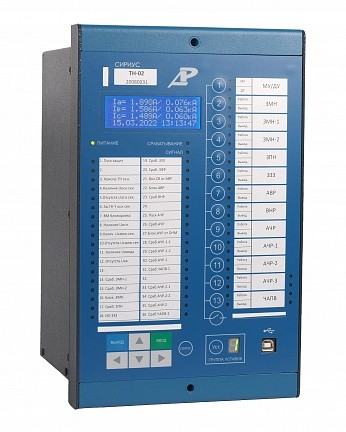

Цифровое устройство «Сириус-ТН-02» предназначен для выполнения диагностики исправности как самого измерительного трансформатора напряжения, так и вторичных цепей напряжения, а также для выполнения функций защиты и автоматики по напряжению.
Устройство устанавливается в релейных отсеках КРУ, КРУН и КСО, на панелях и в шкафах в релейных залах и пультах управления электростанций и подстанций 6-220 кВ, в том числе может применяться в типовых отсеках ОЭТ 061.01 и в составе типовых шкафов ШЭТ 161.01.
Функции устройства Сириус-ТН-02
- Контроль исправности цепей напряжения:
- по величине напряжений;
- -по U2 ;
- по положению автомата ТН.
- Контроль целостности цепей разомкнутого треугольника
- Контроль наличия напряжения на секции (шинах)
- Контроль наличия напряжения на вводе
- Сигнализация наличия однофазного замыкания на землю (ОЗЗ) по 3U0
- Защита от феррорезонанса
- Защита минимального напряжения (ЗМН) (3 ступени)
- Контроль отсутствия напряжения на секции (шинах)
- Защита от повышения напряжения (ЗПН)
- Комбинированный пуск по напряжению для МТЗ стороны ВН трансформатора
- Автоматическое включение резерва (АВР) с восстановлением нормального режима (ВНР)
- Автоматическая частотная разгрузка (АЧР) и частотное автоматическое повторное включение (ЧАПВ):
- 16 независимых очередей;
- две ступени АЧР в каждой очереди;
- с блокировкой по скорости снижения частоты;
- с блокировкой по скорости снижения напряжения;
- с контролем напряжения;
- с блокировкой при обратном направлении мощности;
- с контролем изменения частоты на соседней секции.
- Защита от повышения частоты
- Защита по скорости снижения частоты
- Автоматика ограничения снижения напряжения (АОСН) и автоматическое повторное включение по напряжению (АПВН):
- четыре независимых очереди;
- две ступени АОСН в каждой очереди;
- с блокировкой по скорости снижения напряжения;
- с контролем напряжения на соседней секции.
- Два набора уставок возможностью выбора набора
- по дискретному входу;
- по каналу связи;
- через меню.
