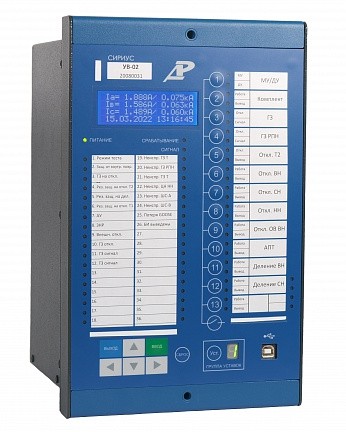

Цифровое устройство «Сириус-УВ-02» содержит функции, необходимые для обеспечения основной защиты двухобмоточного (в том числе с распределенной обмоткой) силового трансформатора с высшим напряжением 6-220 кВ.
Кроме этого в устройстве предусмотрена функция для реализации резервной защиты силового трансформатора, а также функция АУВ по стороне ВН.
Предусмотрена возможность защиты подключенных трансформаторов по схеме 5Н и 5АН с контролем тока по стороне ВН через два плеча.
В качестве основного трансформатора реализованы ДЗТ и ДТО.
Функции устройства Сириус-УВ-02
- ДЗТ и ДТО;
- МТЗ ВН и МТЗ НН три ступени с комбинированным пуском по напряжению;
- ЗОФ ВН и ЗОФ НН;
- ТЗНП;
- Ускорение одной из ступеней МТЗ и ТЗНП при включении выключателя;
- Оперативное ускорение одной из ступеней МТЗ ВН и МТЗ НН;
- ЛЗТ;
- ЛЗШ;
- ГЗТ;
- ГЗ РПН;
- Технологические защиты трансформатора (защита от перегрузки, функция обдува, ЗПО);
- функция возникновения пожаротушения;
- АУВ выключателя стороны ВН;
- АПВ с КС/КН;
- ЗМН.
Устройство отрабатывает функцию УРОВ выключателя стороны ВН. Предусмотрены защита от непереключения фазы (ЗНФ) и защита от потери фазного режима (ЗНФР).
Исполнения:
Устройство «Сириус-УВ-02» доступно для заказа в нескольких исполнениях. Конкретное исполнение устройства преобразования в его обозначении, состоящем из следующих элементов:
Устройство «Сириус - УВ - 02 - 0 - X - AX - КХ», где
Сириус - фирменное название устройства;
УВ – функциональное назначение устройства;
02 - модификация функционального состава;
0 - номинальное значение переменного тока (50 Гц):
0 - универсальное исполнение по номинальному вторичному току;
X - Напряжение оперативного питания:
0 - 220В постоянного тока с импульсным ограничением по входу;
1 - постоянный ток 110В;
5 - 220В переменного (50 Гц), выпрямленного или постоянного тока.
AX - Тип интерфейса связи, где X:
0 - два интерфейса RS-485 (только для К404-41);
2 - один интерфейс RS-485, один интерфейс Ethernet с разъемом RJ45, функциональная кнопка, четыре светодиода (только для К404-41);
4Т - один RS-485, два Ethernet с разъемом RJ45 (МЭК 61850, ModBus TCP);
4U — один RS-485, два Ethernet с разъемом для SFP-модулей (МЭК 61850, ModBus TCP);
Аппаратный состав терминала:
К404-41 - состав описан в основании 1.4.1 РЭ
К444-41 - состав описан в основании 1.4.2 РЭ
К450-41 - состав описан в основании 1.4.3 РЭ
К250-21 - состав описан в основании 1.4. 4 РЭ
Пример записи защиты, с напряжением оперативного питания 220 В постоянного тока с импульсным ограничением по входу в устройство, с одним интерфейсом RS485 и двумя интерфейсами Ethernet с разъемами для SFP-модулей имеет вид:
«Сириус-УВ-02-0-0-А4У-К404-41», где
Сириус - фирменное название устройства;
УВ – функциональное назначение устройства;
02 - модификация функционального состава;
0 - универсальное исполнение по номинальному вторичному току;
0–220В постоянного тока с импульсным ограничением по входу;
А4U — один RS-485, два Ethernet с разъемом для SFP-модулей (МЭК 61850, ModBus TCP);
К404-41 - аппаратный состав терминала (описан в п.1.4.1 РЭ).
