Новая разработка УМВВ-1.1 осуществляет онлайн мониторинг коммутационного ресурса высоковольтных выключателей всех классов напряжения (с общим или раздельным приводом), который рассчитывается на основе степени износа их контактов.
Особенности:
- Обеспечивает возможность принятия профилактических мер до наступления аварии (сбоя);
- Оптимизирует процедуру повторных осмотров исходя из фактического состояния;
- Оптимизирует / сокращает расходы на замену / ремонт.
Основные функциональные характеристики УМВВ-1.1:
- Расчет остаточного коммутационного ресурса высоковольтного выключателя;
- Измерение длительностей горения дуги и значений токов при операциях В/О;
- Формирование предупредительных сигналов при снижении ресурса ниже заданных пороговых значений;
- Передача измеренных значений параметров в АСУТП или на компьютер пользователя.
Дополнительные функции УМВВ-1.1:
- Контроль температуры в трёх точках выключателя (по заказу);
- Самодиагностика.
Доступные и понятные места установки
Система мониторинга может быть смонтирована в шкафу управления приводом выключателя как на месте его эксплуатации, так и в условиях заводов-изготовителей высоковольтных выключателей (или в отдельном шкафу, если в приводе нет места для его монтажа). Одним из мест установки измерительного блока прибора может быть дверка шкафа управления приводом выключателя со стороны цепей управления. Окончательное решение о месте установки элементов УМВВ-1.1 принимается на основании фактического расположения элементов привода.
"Пассивная" эксплуатация и регистрация событий
После установки и настройки устройства большую часть времени оно находится в режиме ожидания, когда производится постоянный онлайн мониторинг состояния высоковольтного выключателя (текущее значение тока, температура в шкафу и внутри устройства, либо внешнего термодатчика и пр.) с периодической записью в память. При возникновении коммутации высоковольтного выключателя УМВВ-1.1 переходит в режим регистрации процессов переключения и записывает содержимое (по запросу данные о состоянии устройства передаются в ПК или АСУТП). Затем рассчитывается остаточный коммутационный ресурс. Полученный ресурс выводится на экран и сохраняется (формат записи соответствует требованиям COMTRADE C37.111-1999). После записи события и обновления счетчика коммутационного ресурса устройство переходит вновь в режим ожидания. Регистрируемые данные дают информацию о динамике расходования остаточного коммутационного ресурса выключателя и рекомендацию к своевременному выводу его из эксплуатации.
Встроенная самодиагностика
Система УМВВ-1.1 проводит самостоятельную самодиагностику, которая предназначена для проверки внутренних блоков устройства при включении питания от сети, а также периодически с заданным интервалом. Устройство сразу после подачи питания переходит в режим самодиагностики, при обнаружении неисправности переходит в аварийный режим и устройство блокируется. Иначе - переходит в режим ожидания. Каждый результат самодиагностики фиксируется с датой и временем проведения.
Режим аварийного информирования и фиксация КЗ
УМВВ-1.1 фиксирует скачек, значения и характер тока в момент наступления КЗ и в момент отключения выключателя, рассчитывает энергию КЗ, и на основании полученных данных рассчитывает износ дугогасительного контакта и сопла дугогасительной камеры. При снижении коммутационного ресурса высоковольтного выключателя ниже 0% формируется сигнал ЗАПРЕТ для АСУТП и выход в аварийный режим. Выход из него может быть осуществлен только по специализированной команде в режиме настройки.
Локальна или удаленная настройка параметров
После монтажа устройства на объекте происходит его удаленная настройка через интерфейс Ethernet, либо локально - через USB. Переход в режим настройки производится посредством специализированного программного обеспечения по команде пользователя. В режиме настройки должны настраиваться следующие параметры устройства: настройки подключения к ПК или АСУТП; сервисные параметры прибора (калибровка, настройка и параметры синхронизации часов реального времени, периодичность самодиагностики); настройки параметров расчета коммутационного ресурса и аварийно-предупредительной сигнализации; сведения о подстанции (в формате необходимом для COMTRADE C37.111-1999).
Соответствие нормативным документам и требованиям безопасности

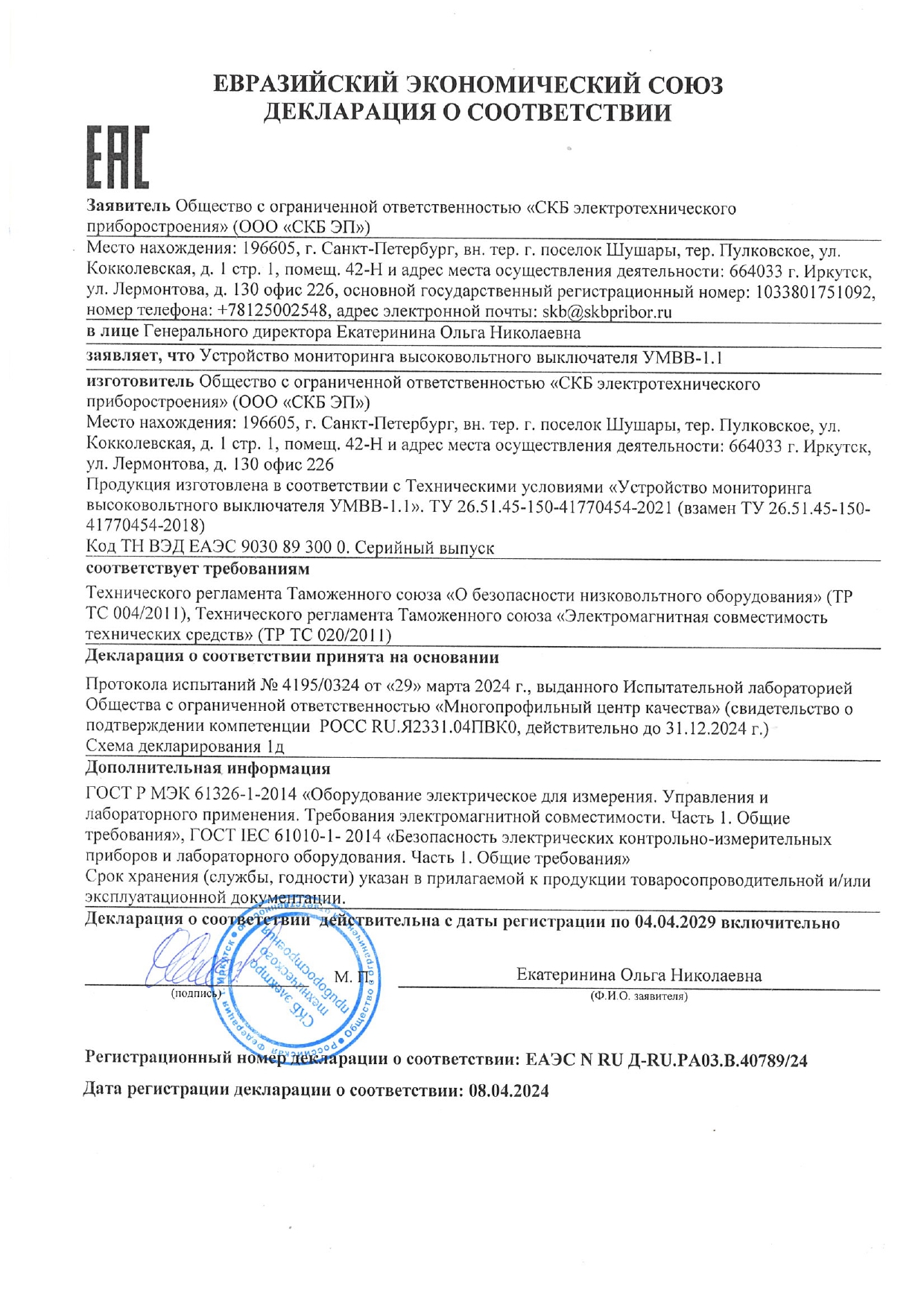

Устройство УМВВ-1.1 было разработано, изготовлено и испытано в соответствии со следующими требованиями, испытаниями и нормативными документами: В соответствии с ГОСТ IEC 61010-1-2014 Межгосударственный стандарт. "Безопасность электрических контрольно-измерительных приборов и оборудования"; В соответствии с ТР ТС 020/2011 Технический регламент таможенного союза. "Электромагнитная совместимость технических средств". и ГОСТ Р МЭК 61326-1-2014. "Оборудование электрическое для измерения, управления и лабораторного применения. Требования электромагнитной совместимости"; В соответствии с СТО 59012820.29.020.006-2015 "Релейная защита и автоматика. Автономные регистраторы аварийных событий. Нормы и требования"; Типовые испытания на соответствие требованиям технических условий (ТУ 26.51.45-150-41770454-2018) были реализованы на основе Руководства по эксплуатации: Siemens. Высоковольтный выключатель 3AP1 DT 145 9 Раздел 5.1.5 "Допустимое количество отключений".
Эксплуатация в любых погодных условиях
Устройство разработано таким образом, чтобы постоянно находится во внешней среде эксплуатации при температуре -20 до +40 °С, когда можно не сомневаться в точности регистрируемых данных. Дополнительно, в шкаф устройства можно разместить систему обогрева.
