Назначение

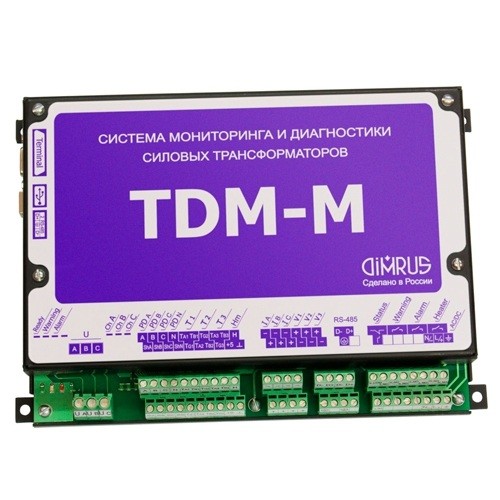

Система TDM-M предназначена для организации мониторинга понижающих силовых трансформаторов с рабочим напряжением до 110 кВ.
Система мониторинга TDM-M сочетает минимальную стоимость и широкий функционал.
TDM-M учитывает особенности трансформаторов до 110 кВ, а именно:
- Как правило, высоковольтные вводы таких силовых трансформаторов не имеют измерительных выводов от последней выравнивающей обкладки (если выравнивающие обкладки внутри изоляции вообще имеют место в таких вводах), поэтому подсистема мониторинга состояния вводов отсутствует.
- При максимальных рабочих напряжениях в обмотках трансформатора в 35, а тем более 10 кВ, проблемы с изолирующим (и охлаждающим) маслом в баке трансформатора возникают крайне редко. По этой причине системы контроля растворенных газов в масле никогда не ставятся на таких трансформаторах, а контроль влагосодержания в масле важен, но примняется редко из-за высокой стоимости.
- Для получающих все большее практическое применение сухих силовых трансформаторов, большое значение имеет наличие в системе мониторинга подсистемы регистрации и анализа частичных разрядов в твердой изоляции обмоток. Появление частичных разрядов в такой изоляции является наиболее достоверным признаком возникновения и развития деструктивных процессов в трансформаторе.
Особенности конструкции TDM-M
Все элементы и датчики системы мониторинга марки TDM-M рассчитаны на работу в промышленном диапазоне температур от -40°С и монтируются в шкафу. Это позволяет даже без использования устройств дополнительного подогрева монтировать первичные датчики и все диагностическое оборудования непосредственно рядом с контролируемым трансформатором.
Стандартно система TDM-M поставляется в покрашенном защитном шкафу из нержавеющей стали, в котором монтируется сам измерительный прибор и контактные клеммники. При необходимости в шкафу может быть смонтирована дополнительная система подогрева, тогда допустимая внешняя температура для системы достигает уже -50 градусов.
Для передачи информации от прибора в локальную вычислительную сеть АСУ-ТП более высокого уровня в системе TDM-M исползуется оптический кабель. Предусмотрено использование для целей передачи информации в АСУ-ТП и интерфейса RS-485.
